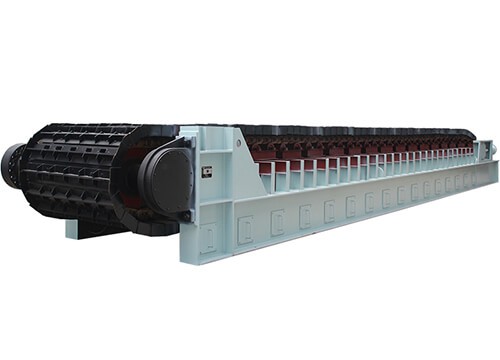

Transportorul nostru cu lanț cu șorț este construit pentru a face față celor mai dificile aplicații de alimentare cu fiabilitate și rezistență maximă. Transportă eficient materialele ascuțite, abrazive sau supradimensionate, garantând un flux constant către echipamentele din aval, cum ar fi concasoare, mori sau transportoare. Cu o rezistență puternică la uzură și o utilizare simplă, oferă atât durabilitate, cât și stabilitate operațională. Proiectat pentru a reduce scurgerile și a îmbunătăți siguranța, alimentatorul oferă operatorilor încredere în manipularea chiar și a celor mai dure minereuri și minerale.

Cum funcționează transportorul cu lanț de șorț?

Transportorul cu lanț de șorț constă dintr-un dispozitiv de roată de antrenare, un dispozitiv de tensionare a roții de coadă, un dispozitiv cu lanț pan- și un dispozitiv de transmisie.

După ce pinionul de cap este condus, lanțul de tracțiune din dispozitivul cu lanț- panourilor se încorporează cu pinionul pentru a antrena toate cratițele pentru a se deplasa de-a lungul liniei centrale longitudinale-, iar rola se deplasează de-a lungul căii fixate pe cadru, completând astfel munca.

În timpul funcționării Apron Feeder, lanțul forjat-de buldozer de mare rezistență-este folosit ca piesă de tracțiune. Pe fiecare verigă a celor două rânduri de lanțuri, canelurile suprapuse ale structurii grele sunt asamblate pentru a forma o linie de transport continuă capabilă să transporte materiale. Materialul evacuat din buncărul de coadă este transportat de-a lungul liniei de transport spre partea din față a corpului pentru alimentare continuă și uniformă.

Șorț transportor cu lanțDetalii

Drive Dispozitiv

Dispozitivul de antrenare utilizează un sistem de acţionare cu frecvenţă variabilă AC care integrează software-ul cu sisteme electronice şi mecanice pentru a oferi control precis al vitezei transportorului şi protecţie la suprasarcină.
Componentele principale ale dispozitivului de acționare pot alege Siemens, ABB, Sew, Flender și alte mărci bine-cunoscute de motoare și cutie de viteze naționale și străine, pentru a furniza energie cinetică stabilă și continuă, cu eficiență ridicată, zgomot redus, vibrații reduse și alte caracteristici.

Pinion

Pinioane segmentate din mangan turnate, fixate cu șuruburi pe butuci grei din oțel fixați pe arborele de transmisie față supradimensionat.
Pinionii segmentari pot fi inlocuiti intr-un timp foarte scurt fara a fi nevoie sa demontati sau sa scoateti alte piese ale alimentatorului.

tigăi

Tigăile fixate pe lanț cu șuruburi și piulițe de înaltă rezistență, care pot fi înlocuite individual in situ, fără a deranja restul alimentatorului șorțului.
În funcție de diferite condiții de lucru, Apron Chain Conveyor poate alege oțel cu mangan turnat de rezistență sau o construcție sudată cu armături cu nervuri, care este potrivită pentru materiale cu încărcare mare și condiții de impact ridicat.

Role

Rolele sunt proiectate ca role de tractor standard cu rulmenți etanșați și lubrifiați pe viață, montați pe cadrul de alimentare principal. Rolele au distanțate adecvate pentru a oferi un suport adecvat pentru ansamblul lanțului.
Rolele pot folosi mărci de renume mondial în funcție de nevoile clienților, cum ar fi Caterpillar, Komatsu și Shantui.

Lanţuri

Lanțul folosește un lanț de buldozer (lanț de șenile), care se caracterizează printr-o eroare mică de pas, mișcare lină, rezistență ridicată, forță mare de tracțiune, iar lanțul are un dispozitiv de auto-lubrefiere și un dispozitiv de etanșare. Arborele este realizat din oțel călit, care îmbunătățește duritatea și rezistența la impact a lanțului de tracțiune, are o bună rezistență la uzură și are o durată de viață lungă.

Heavy Duty Apron Feeder Tail tension device

Dispozitiv de tensionare a cozii

Dispozitivul de tensionare este folosit pentru a strânge și regla poziția orizontală a lanțului pentru a se asigura că strângerea lanțului este moderată și pentru a-l face să funcționeze fără probleme. Când tigăile sunt lovite brusc de material, arcul compozit poate juca un rol tampon pentru a proteja tigăile și alte componente de deteriorare.

Șorț transportor cu lanțCaracteristici

01/ Proiectare-structură grea

Această mașină este construită prin sudarea plăcilor de-calitate înaltă-rezistență redusă-oțel aliat. Structura este robustă și durabilă. Grinda principală în formă de I-și plăcile de armare ale designului cadrului conferă echipamentului o rigiditate și o rezistență la torsiune extrem de ridicate, capabile să reziste presiunii silozurilor de-capacitate mare și impactului uriaș al materialelor grele. Este special conceput pentru condiții dure de lucru, cum ar fi transportul de blocuri mari și minereuri cu densitate mare-.

02/ Capacitate de alimentare remarcabilă

Oferim mașini personalizate-cu o gamă largă de dimensiuni și parametri. Transportorul nostru cu lanț cu șorț asigură alimentarea și extracția pentru sarcini grele din multe aplicații. Alimentatoarele cu șorț sunt construite robuste, iar componentele de bază ale transportorului cu lanț de șorț au o durată lungă de viață și întreținere minimă, ceea ce reduce timpul de nefuncționare și crește productivitatea, crescând astfel profitabilitatea.

03/ Instalat orizontal sau înclinat

Alimentatoarele cu șorț pot fi instalate atât în aplicații orizontale, cât și înclinate și sunt potrivite pentru amplasarea diferitelor structuri de teren. Înclinația mare permite, de asemenea, construirea de instalații compacte și reducerea lungimii alimentatorului cu șorț, menținând astfel costurile de investiție scăzute.

04/ Debit ajustabil

reductor planetar de încredere
Transmisia de bază adoptă reductorul planetar din seria P, având o structură compactă, un raport mare de viteză și eficiență ridicată. Angrenajele au suferit procesări de călire prin cementare și măcinare, rezultând o suprafață cu duritate și rezistență la uzură ridicate. Transmisia este lină și are un zgomot redus, asigurând o putere de ieșire stabilă-pe termen lung în condiții de sarcină grea.

05/ SiMFuncționare și întreținere

Designul -pentru sarcini grele oferă disponibilitate ridicată, operare ușoară, costuri reduse de întreținere și operare și profituri mai mari.

06/ Sistem cu lanț de autolubrifiere și etanșare-de lungă durată
Lanțul este echipat cu dispozitive avansate de etanșare și sistem de auto{0}}lubrifiere, care pot împiedica în mod eficient pătrunderea substanțelor abrazive în partea interioară a verigilor lanțului, reducând uzura internă. Acest design poate prelungi semnificativ durata de viață a lanțului de tracțiune cu peste 20%, reducând în același timp rezistența la frecare, scăzând frecvența de întreținere și costul. Este special conceput pentru condiții dure de lucru, cum ar fi minereurile cu densitate mare-.

Trimiteți cerințele dvs. și discutați cu unul dintre inginerii noștri tehnic despre proiectul dvs.

Contactați-ne pentru cel mai bun preț

Șorț transportor cu lanțDescărcare broșură

Aplicație pentru transportoare cu lanț de șorț

Alimentarea Concasorului

O singură mașină acoperă o gamă completă de materiale, cum ar fi ciment, fier, nisip, cărbune, calcar, îngrășăminte și așa mai departe. Descărcarea materialului de orice gamă de dimensiuni, dimensiune de până la 1.500 mm, potrivit pentru o mare varietate de materiale abrazive, fiecare unitate este personalizată-pentru a se potrivi concasorului.

Descărcarea vagoanelor

Primiți materialul de mină direct de la basculante, descărcarea mai multor camioane simultan, potrivite pentru descărcare în combinație cu alte echipamente de transport, rezistență mare la impact.

Heavy Duty Apron Feeder Hopper Discharge

Descărcare buncăr

Tavă cu lățime de până la 3.000 mm potrivită pentru materiale blocuri mari, pereți verticali sau chiar cu unghi negativ pentru materiale extrem de lipicioase, design rezonabil în formă de tigaie pentru o curățare mai bună.

Heavy Duty Apron Feeder Stockpile Discharge

Descarcarea stocurilor

Mai multe alimentatoare de șorț scurte în serie, nelimitate în ceea ce privește înălțimea stocului de materiale, designul robust asigură extragerea fiabilă a materialului

Materiale de aplicare

- Exploat minier

- Cola

- Minereu de cupru

- Supraîncărcare

- Potasiu

- Agregat

- Argilă

- Minereu de fier

- Nisip

- Ganga

- Ciment

- Clinker

- Minereu de aur

- Pietriș

- Minereu de uraniu

- Cărbune

- Gips

- Minereu de argint

- Nichel

- șisturi petroliere

- Lignit

- Calcar

- Bauxită

- Kimberlit

- Cuarțit

Facilități de producție

Un produs mecanic de înaltă calitate, trebuie să aibă un echipament excelent de scule. Pentru a asigura acuratețea acestuia și a satisface nevoile comenzilor mari. Henan Excellent Machinery Co., Ltd deține 140 de seturi de echipamente profesionale, inclusiv centru de prelucrare cu portic cu cinci-axe-, centru de prelucrare de alezat și frezare CNC, centru de prelucrare vertical, centru de prelucrare vertical CNC, centru de prelucrare portic, mașină de tăiat cu laser, mașină de tăiat țevi cu laser, stație de lucru robotică de sudare și proces de prelucrare CNC, etc. echipamente de producție, inclusiv echipamente pentru camera de pulverizare ecologică și tratare termică și tratament termic de suprafață foarte mare.

Centru de prelucrare cu portal cu cinci-axe-

Centru de prelucrare CNC vertical

Centru de prelucrare de alezat si frezare CNC

Centru de prelucrare verticală

Mașină de tăiat țevi cu laser

Statie de lucru robot de sudura

Control strict al calității

În prezent, EXCT a trecut pe deplin de certificarea internațională a sistemului de calitate ISO9001-2008, sistemul de calitate complet asigurați-vă că de la dezvoltarea și proiectarea produsului, producția, achizițiile și furnizarea până la procesul de vânzări și servicii a fost controlat eficient de calitate.

EXCT are o echipă de inspecție riguroasă și calificată pentru a asigura succesul controlului calității produselor. Departamentul de inspecție a calității are un proces strict de testare care trece prin etapele de achiziție a materiei prime, producție și instalare pentru a se asigura că fiecare echipament livrat clienților este calificat.

Controlul calității clientului

Inspecție de calitate-terță parte

Inspecție de calitate-terță parte

Auto{0}inspectare

Auto{0}inspectare

Auto{0}inspectare

Auto{0}inspectare

Șorț transportor cu lanțCazuri

Trimiteți cerințele dvs. și discutați cu unul dintre inginerii noștri tehnic despre proiectul dvs.

Obțineți cea mai potrivită soluție de produs și cotație gratuită!!!

Specificatii tehnice generale

Transportoarele cu lanț de șorț sunt personalizate pentru fiecare material de aplicare pentru a oferi cea mai bună configurație și pentru a răspunde tuturor cerințelor dumneavoastră. Pentru mai multe configurații, vă rugăm să contactați inginerii noștri tehnici.

Model	Lățimea panoului (mm)	Viteză (m/s)	Dimensiunea maximă de hrănire (mm)	șină (buc)	Capacitate (m³/h)	Lungime (m)
BL800	800	0.01-0.25	350	/	50-350	2-15
BL1000	1000	0.01-0.25	470	1	100-510	3-20
BL1200	1200	0.01-0.2	650	1	120-595	3-20
BL1400	1400	0.01-0.2	680	2	140-850	6-20
BL1600	1600	0.01-0.2	700	2	320-1300	6-20
BL1800	1800	0.01-0.15	800	2	500-1560	8-20
BL2000	2000	0.01-0.15	1000	3	500-1850	8-20
BL2400	2400	0.01-0.15	1500	3	500-2700	8-20
BL2800	2800	0.01-0.15	1800	4	1000-4000	10-20

Instrucțiuni de selecție

1.Ce material trebuie manipulat:______
2.Capacitate de manipulare: ______t/h
3. Densitatea materialului: ______t/m³
4.Distanța centrală dintre pinionul de cap și pinionul de coadă:______m
5.Dispunerea transportorului cu lanț de șorț este înclinată sau orizontală? Dacă este înclinat, care este gradul înclinat______ gradul
6.Max. dimensiunea granulelor de material de furaj: ______mm
7.Max. Procentul de granule în întreg materialul:______ %
8. Ce echipament este folosit pentru a alimenta materialul în alimentatorul șorțului:______
9. Ce echipament este folosit pentru a descărca materialul din alimentatorul șorțului:______
10. Alimentare de lucru: ______V ______HZ
11.Cantitatea necesară: ______
12. În circumstanțe normale, echipamentul din amonte al transportorului cu lanț de șorț este buncărul. Pentru a facilita inginerii noștri să calculeze puterea alimentatorului cu șorț, puteți furniza schema de proiectare preliminară sau desene-desenate manual ale buncărului?
