Alimentatorul cu șorț este un echipament de bază pentru transportul de-materiale grele în industrii precum minerit, metalurgie și materiale de construcție. este proiectat special, alimentatorul de șorț este un echipament de bază pentru transportul de materiale cu încărcături grele-în industrii precum minerit, metalurgie și materiale de construcție. este special conceput pentru cărbune brut obișnuit, minereuri și alte materiale cu o densitate în vrac mai mică sau egală cu 2,0 t/m³ și poate realiza transportul pe distanțe scurte, uniform și continuu al materialelor de dimensiuni mari-. Alimentatorul nostru cu șorț adoptă un design de structură modulară, constând în principal din dispozitivul arborelui principal, dispozitivul plăcii cu lanț, dispozitivul de antrenare, cadru, roțile de susținere și dispozitivul de tensionare, printre alte componente de bază. Suportăm atât instalarea orizontală, cât și instalarea înclinată de maxim 16 grade, permițând adaptarea flexibilă la diferite cerințe de amenajare a amplasamentului. Dimensiunea maximă a particulelor de alimentare poate ajunge la 1800 mm, iar capacitatea de producție variază de la 50 la 4000 m³/h. Poate potrivi cu precizie diverse scări de producție, de la mine-la scară mică până la mine-mare cu cariere deschise, oferind o alimentare stabilă pentru echipamentele ulterioare de concasare și cernere și îmbunătățind semnificativ eficiența operațională a întregii linii de producție.

Cum funcționează materialul în vrac pentru alimentatorul șorțului?

Alimentatorul de șorț constă dintr-un dispozitiv pentru roata de antrenare, un dispozitiv de tensionare a roții din coadă, un dispozitiv cu lanț pan- și un dispozitiv de transmisie.

După ce pinionul de cap este condus, lanțul de tracțiune din dispozitivul cu lanț- panourilor se încorporează cu pinionul pentru a antrena toate cratițele pentru a se deplasa de-a lungul liniei centrale longitudinale-, iar rola se deplasează de-a lungul căii fixate pe cadru, completând astfel munca.

În timpul funcționării Apron Feeder, lanțul forjat-de buldozer de înaltă rezistență-este folosit ca piesă de tracțiune. Pe fiecare verigă a celor două rânduri de lanțuri, canelurile suprapuse ale structurii grele sunt asamblate pentru a forma o linie de transport continuă capabilă să transporte materiale. Materialul evacuat din buncărul de coadă este transportat de-a lungul liniei de transport spre partea din față a corpului pentru alimentare continuă și uniformă.

Material în vrac pentru șorț alimentatorDetalii

Drive Dispozitiv

Dispozitivul de antrenare utilizează un sistem de acţionare cu frecvenţă variabilă AC care integrează software-ul cu sistemele electronice şi mecanice pentru a oferi control precis al vitezei transportorului şi protecţie la suprasarcină.
Componentele principale ale dispozitivului de acționare pot alege Siemens, ABB, Sew, Flender și alte mărci bine-cunoscute de motoare și cutie de viteze naționale și străine, pentru a furniza energie cinetică stabilă și continuă, cu eficiență ridicată, zgomot redus, vibrații reduse și alte caracteristici.

Pinion

Pinioane segmentate din mangan turnate, fixate cu șuruburi pe butuci grei din oțel fixați pe arborele de transmisie față supradimensionat.
Pinionii segmentari pot fi inlocuiti intr-un timp foarte scurt fara a fi nevoie sa demontati sau sa scoateti alte piese ale alimentatorului.

tigăi

Tigăile sunt fixate pe lanț cu șuruburi și piulițe de înaltă rezistență, care pot fi înlocuite individual in situ, fără a deranja restul alimentatorului șorțului.
În funcție de diferite condiții de lucru, alimentatorul de șorț poate alege oțel cu mangan turnat de rezistență sau o construcție sudată cu armături cu nervuri, care este potrivită pentru materiale cu încărcare mare și condiții de impact ridicat.

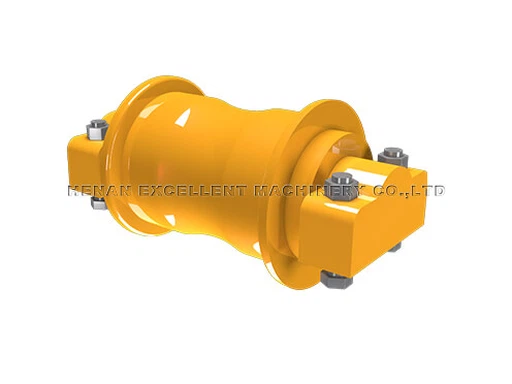

Role

Rolele sunt proiectate ca role de tractor standard cu rulmenți etanșați și lubrifiați pe viață, montați pe cadrul de alimentare principal. Rolele au distanțate adecvate pentru a oferi un suport adecvat pentru ansamblul lanțului.
Rolele pot folosi mărci de renume mondial în funcție de nevoile clienților, cum ar fi Caterpillar, Komatsu și Shantui.

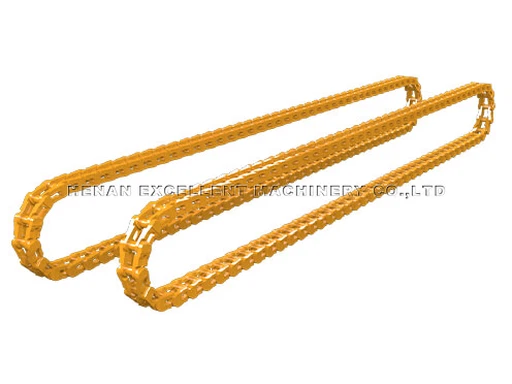

Lanţuri

Lanțul folosește un lanț de buldozer (lanț de șenile), care se caracterizează printr-o eroare mică de pas, mișcare lină, rezistență ridicată, forță mare de tracțiune, iar lanțul are un dispozitiv de auto-lubrefiere și un dispozitiv de etanșare. Arborele este realizat din oțel călit, care îmbunătățește duritatea și rezistența la impact a lanțului de tracțiune, are o bună rezistență la uzură și are o durată de viață lungă.

Heavy Duty Apron Feeder Tail tension device

Dispozitiv de tensionare a cozii

Dispozitivul de tensionare este folosit pentru a strânge și regla poziția orizontală a lanțului pentru a se asigura că strângerea lanțului este moderată și pentru a-l face să funcționeze fără probleme. Când tigăile sunt lovite brusc de material, arcul compozit poate juca un rol tampon pentru a proteja tigăile și alte componente de deteriorare.

Material în vrac pentru șorț alimentatorCaracteristici

01/

Adaptare puternică la sarcină
Alimentatorul nostru cu șorț este proiectat special pentru materiale în vrac cu o densitate mai mică sau egală cu 2,0 t/m³. Poate gestiona eficient bucăți mari de cărbune brut și minereuri de până la 1500 mm și poate îndeplini cu ușurință cerințele de transport de încărcături grele din industria minieră și de construcții.

02/

Opțiuni flexibile de instalare
Alimentatorul nostru cu șorț acceptă instalarea orizontală și instalarea înclinată de maximum 16 grade. Poate fi ajustat în mod flexibil în funcție de aspectul site-ului și traseul de transport, potrivit pentru diverse scenarii, cum ar fi sub recipientul de depozitare, intrarea de alimentare a stației de zdrobire etc.

03/

Hrănire precisă și controlabilă
Alimentatorul nostru cu șorț este echipat cu motoare cu frecvență variabilă trifazată-de explozie. Viteza de alimentare poate fi reglată de la 0,026 la 0,26 m/s, iar capacitatea de producție acoperă 200-1500t/h, asigurând o alimentare uniformă și stabilă și potrivirea ritmului de procesare al echipamentelor din aval.

04/

Structură robustă și durabilă
Cadrul alimentatorului nostru de șorț este fabricat din oțel-de înaltă calitate și sudat. Structura grinzii I-este combinată cu mai multe plăci de armare, iar după tratamentul de îndepărtare a tensiunii, rezistența și rigiditatea sunt suficiente pentru a rezista impactului-de lungă durată al materialelor.

05/

Tigăi-rezistente la uzură și-la impact
Tigăile de transport ale alimentatorului nostru cu șorț sunt de tip articulație cu un singur arc circular. Sunt realizate prin sudarea plăcilor de-oțel slab aliat și sunt rezistente la impact și nu curg materiale. În combinație cu lanțul special pe șenile pentru buldozere, durata de viață este prelungită semnificativ.

06/

Lanțuri auto-lubrifiante și etanșate
Lanțurile de tracțiune ale alimentatorului de șorț sunt echipate cu dispozitive de auto-lubrifiere și structuri de etanșare, care pot împiedica pătrunderea materialelor abrazive în părțile interne, pot reduce pierderile prin frecare și pot crește durata de viață cu 20-30%.

Trimiteți cerințele dvs. și discutați cu unul dintre inginerii noștri tehnic despre proiectul dvs.

Contactați-ne pentru cel mai bun preț

Material în vrac pentru șorț alimentatorDescărcare broșură

Aplicarea materialului în vrac pentru alimentare cu șorț

Alimentarea Concasorului

O singură mașină acoperă o gamă completă de materiale, cum ar fi ciment, fier, nisip, cărbune, calcar, îngrășăminte și așa mai departe. Descărcarea materialului de orice gamă de dimensiuni, dimensiune de până la 1.500 mm, potrivit pentru o mare varietate de materiale abrazive, fiecare unitate este personalizată-pentru a se potrivi concasorului.

Descărcarea vagoanelor

Primiți materialul de mină direct de la basculante, descărcarea mai multor camioane simultan, potrivite pentru descărcare în combinație cu alte echipamente de transport, rezistență mare la impact.

Heavy Duty Apron Feeder Hopper Discharge

Descărcare buncăr

Tavă cu lățime de până la 3.000 mm potrivită pentru materiale bloc mari, pereți verticali sau chiar cu unghi negativ pentru materiale extrem de lipicioase, design rezonabil în formă de tigaie pentru o curățare mai bună.

Heavy Duty Apron Feeder Stockpile Discharge

Descarcarea stocurilor

Mai multe alimentatoare de șorț scurte în serie, nelimitate în ceea ce privește înălțimea stocului de materiale, designul robust asigură extragerea fiabilă a materialului

Materiale de aplicare

- Exploatare

- Cola

- Minereu de cupru

- Supraîncărcare

- Potasiu

- Agregat

- Argilă

- Minereu de fier

- Nisip

- Ganga

- Ciment

- Clinker

- Minereu de aur

- Pietriș

- Minereu de uraniu

- Cărbune

- Gips

- Minereu de argint

- Nichel

- șisturi petroliere

- Lignit

- Calcar

- Bauxită

- Kimberlit

- Cuarțit

Facilități de producție EXCT

Un produs mecanic de înaltă calitate, trebuie să aibă un echipament excelent de scule. Pentru a asigura acuratețea acestuia și a satisface nevoile comenzilor mari. Henan Excellent Machinery Co., Ltd deține 140 de seturi de echipamente profesionale, inclusiv centru de prelucrare cu portic cu cinci-axe-, centru de prelucrare de alezat și frezare CNC, centru de prelucrare vertical, centru de prelucrare vertical CNC, centru de prelucrare portic, mașină de tăiat laser, mașină de tăiat țevi cu laser, stație de lucru robotică de sudare și proces de prelucrare CNC, etc. echipamente de producție, inclusiv echipamente pentru camera de pulverizare ecologică și tratare termică și tratament termic de suprafață foarte mare.

Centru de prelucrare cu portal cu cinci-axe-

Centru de prelucrare CNC vertical

Centru de prelucrare de alezat si frezare CNC

Centru de prelucrare verticală

Mașină de tăiat țevi cu laser

Statie de lucru robot de sudura

EXCT Control strict al calității

În prezent, EXCT a trecut pe deplin de certificarea internațională a sistemului de calitate ISO9001-2008, sistemul de calitate complet asigurați-vă că de la dezvoltarea și proiectarea produsului, producția, achizițiile și furnizarea până la procesul de vânzări și servicii a fost controlat eficient de calitate.

EXCT are o echipă de inspecție riguroasă și calificată pentru a asigura succesul controlului calității produselor. Departamentul de inspecție a calității are un proces strict de testare care parcurge etapele de achiziție a materiei prime, producție și instalare pentru a se asigura că fiecare echipament livrat clienților este calificat.

Controlul calității clientului

Inspecție de calitate-terță parte

Inspecție de calitate-terță parte

Auto{0}inspectare

Auto{0}inspectare

Auto{0}inspectare

Auto{0}inspectare

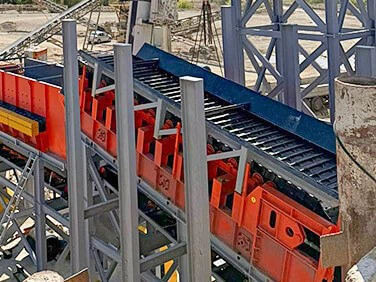

Material în vrac pentru șorț alimentatorCazuri

Trimiteți cerințele dvs. și discutați cu unul dintre inginerii noștri tehnic despre proiectul dvs.

Obțineți cea mai potrivită soluție de produs și cotație gratuită!!!

Specificatii tehnice generale

alimentatorul șorț este personalizat pentru fiecare material de aplicare pentru a oferi cea mai bună configurație și pentru a răspunde tuturor cerințelor dumneavoastră. Pentru mai multe configurații, vă rugăm să contactați inginerii noștri tehnici.

Model	Lățimea panoului (mm)	Viteză (m/s)	Dimensiunea maximă de hrănire (mm)	șină (buc)	Capacitate (m³/h)	Lungime (m)
BL800	800	0.01-0.25	350	/	50-350	2-15
BL1000	1000	0.01-0.25	470	1	100-510	3-20
BL1200	1200	0.01-0.2	650	1	120-595	3-20
BL1400	1400	0.01-0.2	680	2	140-850	6-20
BL1600	1600	0.01-0.2	700	2	320-1300	6-20
BL1800	1800	0.01-0.15	800	2	500-1560	8-20
BL2000	2000	0.01-0.15	1000	3	500-1850	8-20
BL2400	2400	0.01-0.15	1500	3	500-2700	8-20
BL2800	2800	0.01-0.15	1800	4	1000-4000	10-20

Instrucțiuni de selecție

1.Ce material trebuie manipulat:______
2.Capacitate de manipulare: ______t/h
3. Densitatea materialului: ______t/m³
4.Distanța centrală dintre pinionul de cap și pinionul de coadă:______m
5.Dispunerea alimentatorului de șorț este înclinată sau orizontală? Dacă este înclinat, care este gradul înclinat______ gradul
6.Max. dimensiunea granulelor de material de furaj: ______mm
7.Max. Procentul de granule în întreg materialul:______ %
8. Ce echipament este folosit pentru a alimenta materialul în alimentatorul șorțului:______
9. Ce echipament este folosit pentru a descărca materialul din alimentatorul șorțului:______
10. Alimentare de lucru: ______V ______HZ
11.Cantitatea necesară: ______
12. În circumstanțe normale, echipamentul din amonte al alimentatorului cu șorț este buncărul. Pentru a facilita inginerii noștri să calculeze puterea alimentatorului cu șorț, puteți furniza schema de proiectare preliminară sau desene-desenate manual ale buncărului?
