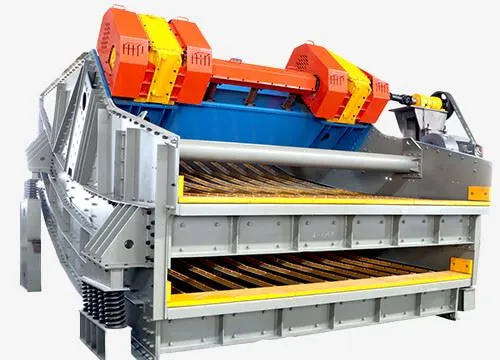

EXCT Banana Screen este o soluție de-cerare de înaltă performanță concepută pentru funcționarea continuă în instalațiile de procesare a cărbunelui, mineralelor și agregatelor. Designul curbat al platformei cu mai multe pante combină unghiurile abrupte și blânde pentru a obține o stratificare rapidă a materialului, o separare eficientă a finelor și o performanță excelentă de deshidratare. Ecranul oferă o eficiență superioară și o capacitate mare de procesare, menținând în același timp o amprentă compactă.

Corpul ecranului este fabricat din -oțel structural Q355D de înaltă rezistență și asamblat prin îmbinări cu șuruburi și nituri pentru a asigura rigiditatea și rezistența la oboseală. Tehnologia avansată de vibrație oferă o forță de excitare ridicată cu zgomot redus și mișcare lină, sporind stabilitatea operațională. Cu panouri modulare pentru tablă, acces simplificat la întreținere și un echilibru dinamic complet optimizat, EXCT Banana Screen garantează performanță de lungă durată, eficientă energetic-în cele mai dure condiții de lucru.

Cum funcționează Banana Screen?

Ecranul Banana adoptă o platformă de ecranare cu mai multe-pantă, care are o capacitate mare de manipulare și o eficiență ridicată de screening.

Ecranul de banane este format din mai multe secțiuni ale platformei ecranului, iar unghiul de înclinare a platformei ecranului scade treptat de la capătul de alimentare până la capătul de descărcare.

Atunci când funcționarea ecranului de banane, suprafața ecranului de alimentare din cauza unghiului mai mare, materialul în suprafața ecranului cu o accelerație mare rapid înainte și stratificare rapidă, materiale mai mici decât găurile ecranului este în contact complet cu suprafața ecranului și netede prin ecran.

Unghiul suprafeței ecranului la capătul de descărcare este blând, iar viteza de mișcare a materialului încetinește treptat, permițând complet materialelor rămase mai mici decât orificiul ecranului să treacă prin ecran, îmbunătățind considerabil eficiența ecranului.

Ecranul cu banane poate îndeplini cerințele specifice ale aplicației prin modificarea unghiului de înclinare a panoului de ecran cu mai multe-pantă. Unghiul panoului de ecranare cu pante multiple determină viteza de rulare a materialului pe panoul de ecran și capacitatea de manipulare a sita de banane.

Ecran de bananeDetalii

Drive Dispozitiv

Motorul antrenează excitatorul de vibrații să se rotească prin scripetele mic, cureaua trapezoială, scripetele mare și locașul lagărului de capăt, determinând astfel mașina de ecran să producă mișcare liniară. Frecvența ecranului Banana poate fi reglată cu ușurință prin înlocuirea scripetei motorului, astfel încât să se adapteze la operațiunea de gradare și deshidratare și decontaminare a materialelor în diferite condiții de lucru. Această metodă de transmisie are un cuplu de transmisie mare, un efect de transmisie bun, o durată lungă de viață și poate obține o funcționare continuă și fiabilă pe termen lung-.

Excitator de vibrații

Excitatorul de vibrații adoptă excitatorul de vibrații de tip cutie subțire lubrifiată cu ulei-din seria -de înaltă eficiență-, care este dezvoltat și fabricat independent de noi înșine. Este echipat cu rulmenți speciali importați SKF pentru mașini de vibrații cu spațiu mare. Structura specială de etanșare special concepută a capătului arborelui poate asigura că praful sau alte materii străine nu pot pătrunde în interiorul excitatorului de vibrații. Cuplul excentric al roții excentrice a excitatorului de vibrații este reglabil pentru a îndeplini cerințele diferite de amplitudine ale echipamentului pentru materiale.

Banana Screen Vibration Exciter Base Beam

Fascicul de bază al excitatorului de vibrații

Grinda de ecran banană este o structură goală dreptunghiulară cu rigiditate ridicată și greutate redusă și elimină complet îmbinarea în direcția verticală. Acest design structural are un factor de siguranță ridicat și este potrivit pentru condiții complexe de lucru. Fasciculul de bază al excitatorului de vibrații joacă un rol vital în funcționarea ecranului banane. Adoptă un design cu secțiune transversală-în formă de cutie-și este echipat cu plăci întărite, care au o rigiditate ridicată și o greutate redusă. Designul special al flanșei întărite poate îmbunătăți în mod eficient rezistența ecranului de banane.

Corpul ecranului

Placa laterală a cadrului este realizată din oțel structural de înaltă calitate, slab aliat și de înaltă rezistență. Mașina de tăiat cu laser de înaltă precizie este folosită pentru a finaliza alimentarea și găurirea întregii plăci de oțel simultan, fără îmbinare, iar aspectul este neted și frumos. În zona în care forța plăcii laterale este mare, placa de întărire, placa de protecție și oțelul Angle de întărire sunt aranjate în mod rezonabil pentru a crește eficient rezistența plăcii laterale, astfel încât sarcina plăcii laterale să fie distribuită uniform, astfel încât să prevină deformarea elastică.

Placa de ecran

Placa de ecran este realizată din tehnologie străină avansată, design modular, grad ridicat de universalitate, iar placa de ecran poate fi complet interschimbabilă între diferite modele. Este fixat prin fantă din poliuretan, ușor de instalat și dezasamblat. Cele două părți ale plăcii de ecran sunt montate cu bară laterală din poliuretan și pană de poliuretan, care pot fixa placa de ecran, împiedică în mod eficient materialul să poarte placa laterală a mașinii de ecran și prelungește durata de viață a cadrului ecranului.

Dispozitiv de amortizare

Ecran cu arc de compresie cilindric din oțel cu arc de compresie, folosind un design cu parametri speciali, capacitate portantă mare, durată lungă de viață, efect excelent de absorbție a șocurilor.

Ecran de bananeCaracteristici

01/ Designul suprafeței ecranului cu mai multe-unghiuri

Suprafața inovatoare a ecranului înclinat în mai multe-etape poate ajusta dinamic viteza de transport a materialelor, accelerând semnificativ procesul de stratificare și sortare a materialelor de diferite dimensiuni ale particulelor. Acest design asigură că atât particulele fine, cât și bucățile mari pot realiza o separare eficientă și precisă, îmbunătățind semnificativ capacitatea de procesare și eficiența de screening a unei singure mașini.

02/ Structură robustă și durabilă

Componenta centrală a corpului sitei este realizată din oțel aliat de-înaltă calitate și de înaltă-rezistență și este asamblată cu precizie prin tehnici avansate, asigurând o rezistență structurală excelentă și integritatea întregii mașini. Chiar și sub impacturi continue de-sarcină mare, sita pentru banane poate menține o stabilitate și fiabilitate excelente, garantând funcționarea continuă și stabilă a liniei de producție.

03/ Sistem eficient de vibrații

Echipat cu un mecanism de antrenare echilibrat calculat cu precizie, poate genera forțe de excitație puternice și concentrate, asigurând în același timp funcționarea lină a echipamentului. Acest design izolează eficient vibrațiile dăunătoare, minimizând transmiterea structurală către fundația de susținere. Nu numai că sporește eficiența ecranului, ci și reduce impactul negativ asupra structurii clădirii.

04/ Modularizare și întreținere rapidă

Prin adoptarea unor modele de componente modulare și canale de acces la întreținere ușor accesibile, inspecția zilnică, lubrifierea și înlocuirea pieselor uzate devin extrem de convenabile. Acest design prietenos-de utilizator reduce semnificativ timpul de nefuncționare necesar pentru întreținere, permițând clienților să obțină o utilizare mai mare a echipamentului și o eficiență operațională mai mare.

05/ Conservarea energiei și durată lungă de viață

Prin optimizarea dinamică, utilizarea căptușelilor-rezistente la uzură în părțile cheie și moduri eficiente de vibrație, acest echipament consumă mai puțină energie în timpul funcționării. În plus, combinația de materiale durabile și componente proiectate științific prelungește semnificativ durata de viață a mașinii de screening și a plasei de sită, reducând efectiv costul total de proprietate.

06/ Adaptabil pe scară largă la diverse materiale
Sita de banane, cu structura sa unică a suprafeței ecranului și parametrii puternici de vibrație, poate procesa eficient o gamă largă de materiale, inclusiv minereuri, pietre zdrobite și particule artificiale. Adaptabilitatea sa remarcabilă îndeplinește diversele nevoi de sortare ale industriilor precum mineritul, agregatele de nisip și pietriș și metalurgia, făcându-l o alegere ideală pentru clasificarea materialelor cu granulație medie și fină-.

Trimiteți cerințele dvs. și discutați cu unul dintre inginerii noștri tehnic despre proiectul dvs.

Contactați-ne pentru cel mai bun preț

Ecran de bananeDescărcare broșură

Aplicare și proces de ecran banană

Procese:

Screening de deshidratare

Screening umed fin

Screening secundar

Clasificare uscată

Îndepărtarea fină/Deslimarea

Screening terțiar

Screening umed

Screening de descărcare

Material:

Cărbune

Cupru

Nisip

Cocs

Bauxită

Pietriş

Ganga Cărbunelui

Pământ rar

șist

Lignit

Gips

Zgură

Aur

Diamant

Facilități de producție

Un produs mecanic de înaltă calitate, trebuie să aibă un echipament excelent de scule. Pentru a asigura acuratețea acestuia și a satisface nevoile comenzilor mari. Henan Excellent Machinery Co., Ltd deține 140 de seturi de echipamente profesionale, inclusiv centru de prelucrare cu portic cu cinci-axe-, centru de prelucrare de alezat și frezare CNC, centru de prelucrare vertical, centru de prelucrare vertical CNC, centru de prelucrare portic, mașină de tăiat cu laser, mașină de tăiat țevi cu laser, stație de lucru robotică de sudare și proces de prelucrare CNC, etc. echipamente de producție, inclusiv echipamente pentru camera de pulverizare a mediului și tratarea termică și tratarea termică de suprafață foarte mare.

Centru de prelucrare cu portal cu cinci-axe-

Centru de prelucrare CNC vertical

Centru de prelucrare de alezat si frezare CNC

Centru de prelucrare verticală

Mașină de tăiat țevi cu laser

Statie de lucru robot de sudura

Control strict al calității

În prezent, EXCT a trecut pe deplin de certificarea internațională a sistemului de calitate ISO9001-2008, sistemul de calitate complet asigurați-vă că de la dezvoltarea și proiectarea produsului, producția, achizițiile și furnizarea până la procesul de vânzări și servicii a fost controlat eficient de calitate.

EXCT are o echipă de inspecție riguroasă și calificată pentru a asigura succesul controlului calității produselor. Departamentul de inspecție a calității are un proces strict de testare care trece prin etapele de achiziție a materiei prime, producție și instalare pentru a se asigura că fiecare echipament livrat clienților este calificat.

Controlul calității clientului

Controlul calității clientului

Inspecție de calitate-terță parte

Inspecție de calitate-terță parte

Auto{0}inspectare

Auto{0}inspectare

Auto{0}inspectare

Auto{0}inspectare

Ecran de bananeCazuri

Trimiteți cerințele dvs. și discutați cu unul dintre inginerii noștri tehnic despre proiectul dvs.

Obțineți cea mai potrivită soluție de produs și cotație gratuită!!!

Specificatii tehnice generale

Ecranele EXCT Banana sunt personalizate pentru fiecare material de aplicare pentru a oferi cea mai bună configurație și pentru a răspunde tuturor cerințelor dumneavoastră. Pentru mai multe configurații, vă rugăm să contactați inginerii noștri tehnici.

Model	Straturi	Spec. ecran W×L(m)	Zona ecranului (㎡)	Dimensiunea de hrănire (mm)	Capacitate de manipulare (t/h)	Putere (Kw)
BMVS 1861	1	1.8×6.1	10.98	Mai mic sau egal cu 400	50-100	22kw
BMVS 2461	1	2.4×6.1	14.64	Mai mic sau egal cu 400	150-280	30Kw
BMVS 2473	1	2.4×7.3	17.52	Mai mic sau egal cu 400	150-300	30Kw
BMVS 3061	1	3.0×6.1	18.3	Mai mic sau egal cu 400	180-330	37Kw
BMVS 3073	1	3.0×7.3	21.9	Mai mic sau egal cu 400	240-380	37Kw
BMVS 3661	1	3.6×6.1	21.96	Mai mic sau egal cu 400	240-400	37Kw
BMVS 3673	1	3.6×7.3	26.28	Mai mic sau egal cu 400	290-480	45 Kw
BMVS 2461	2	2.4×6.1	29.28	Ecran superior: mai mic sau egal cu 400 Ecran inferior: mai mic sau egal cu 150	180-520	37Kw
BMVS 3061	2	3.0×6.1	36.6	Ecran superior: mai mic sau egal cu 400 Ecran inferior: mai mic sau egal cu 150	250-800	55Kw
BMVS 3073	2	3.0×7.3	43.8	Ecran superior: mai mic sau egal cu 400 Ecran inferior: mai mic sau egal cu 150	300-1000	55Kw
BMVS 3661	2	3.6×6.1	43.92	Ecran superior: mai mic sau egal cu 400 Ecran inferior: mai mic sau egal cu 150	300-1000	55Kw
BMVS 3673	2	3.6×7.3	52.56	Ecran superior: mai mic sau egal cu 400 Ecran inferior: mai mic sau egal cu 150	350-1200	75Kw

Instrucțiuni de selecție

1.Ce material trebuie verificat: ______

2.Capacitate de manipulare:______t/h

3.Densitatea materialului: ______t/m3

4.Max. dimensiunea granulelor de material de furaj: ______mm

5. Numărul stratului: ______

6.Dimensiunea ochiurilor de plasă a fiecărui strat: ______mm

7. Procentul de distribuție a particulelor:______
vă rugăm să verificați următorul exemplu pentru a vă ajuta să îl înțelegeți:
Dacă numărul stratului este doi, dimensiunea ochiului de plasă a fiecărui strat este de 50 mm și 25 mm, apoi după ce materialul este cernut, se vor obține trei dimensiuni diferite de materiale:

Material mare Mai mare sau egal cu 50 mm; 25 mm Mai mic sau egal cu materialul mijlociu < 50 mm; Material mic<25mm.

Dorim să confirmăm următoarele informații:
a.Procentul de material mare în întregul material:______%;
b.Procentul de material mijlociu în întregul material:______%;
c.Procentul de material mic în întregul material:______%;

8. Ce echipament este folosit pentru a alimenta materialul în sita de banane:______

9.Ce echipament este folosit pentru a descărca materialul din sita de banane: ______

10. Alimentare de lucru: ______V ______HZ

11. Paravanul de banane funcționează singur sau cu alte echipamente pentru a forma un sistem? Dacă formați un sistem, aveți un proiect preliminar sau o schiță-desenată manual? Dacă aveți, vă rugăm să-l trimiteți inginerului nostru pentru referință.
