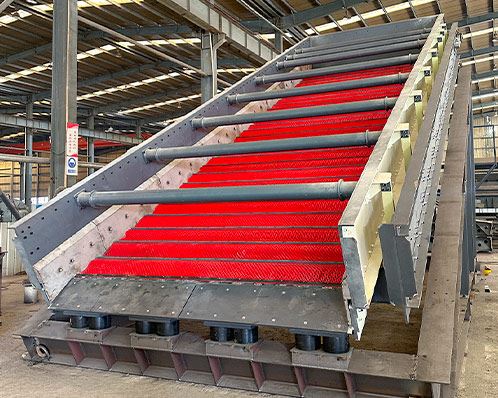

Ecranul flip flow folosește plasă elastică din poliuretan. În timpul funcționării, se poate extinde și contracta continuu la o frecvență de aproximativ 800 de ori pe minut, generând o accelerație mare de până la 30–50 g. Acest lucru rezolvă eficient problemele ecranelor înfundate și lipirea materialului în orificiile materialelor umede. Este echipamentul central de sortare pentru clasificarea particulelor fine, deshidratarea și dezimularea în instalațiile de preparare a cărbunelui.
Cum funcționează ecranele Flip Flow?
Prin mișcarea alternativă de-frecvență și-relaxare de mare-amplitudine a rețelei ecranului în sine, materialul este supus unui răsturnare intensă, prevenind în mod eficient înfundarea orificiilor site și îmbunătățind eficiența și acuratețea ecranului.

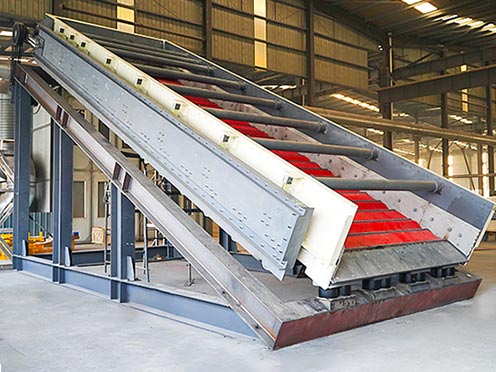

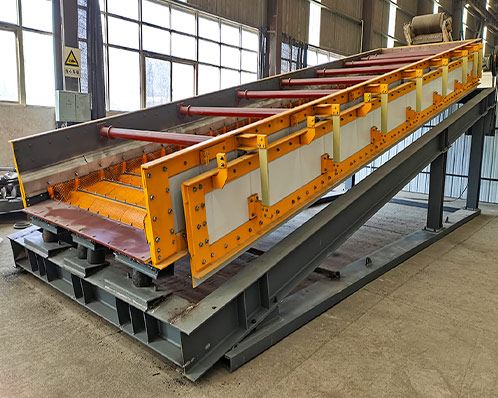

Structura ecranului Flip Flow
Mașina de screening constă în principal dintr-un corp de ecranare combinat (cadru de ecran, placă flexibilă de ecran, dispozitiv de transmisie cu manivelă, transmisie de capăt, motor, suport motor, suport pentru corp de sită, arcuri de amortizare-vibrațiilor, capac de etanșare etc.).
Cadrul ecranului este conectat prin elemente elastice îmbunătățite din fibră de carbon furnizate de un producător german. Aceste elemente elastice rămân intacte chiar și după milioane de deviații alternative.
Distanța alternativă dintre componente este determinată de caracteristicile inerente ale echipamentului și nu se modifică odată cu dimensiunea sarcinii mașinii de screening. Prin urmare, stabilitatea acestui tip de mașină de cernut este un avantaj de neegalat în comparație cu alte tipuri de ecrane flip flow
Flip Flow ScreenDetalii
Flip Flow ScreenCaracteristici
01/ Tehnologie avansată de screening
Datorită înțelegerii și aplicării temeinice a teoriei de screening a materialelor, din perspectiva mecanismului de separare, atunci când materialele sunt aruncate pe suprafața fluctuantă, forțele care acționează asupra materialelor vin din mai multe direcții, ceea ce favorizează separarea particulelor grosiere și fine, îmbunătățind astfel eficiența separării.
02/ Eficiență ridicată de screening
Accelerația mai mare permite șlamului de cărbune umed și lipicios, precum și particulelor fine să fie complet slăbite și separate rapid, realizând o rată mai mare de trecere prin sită. Sub efectul unei accelerații mari, previne în mod eficient particulele din apropierea găurilor de sită să blocheze găurile de sită, făcându-l foarte potrivit pentru clasificarea particulelor fine în instalațiile de preparare a cărbunelui.
03/ Fără blocaj în screening
Rețeaua de plasă a ecranului flip flow este realizată din material poliuretanic cu elasticitate mare-importată. Acest material are o rezistență excelentă la coroziune și rezistență la oboseală la îndoire, durată lungă de viață, fiabilitate ridicată etc. În plus, mișcarea de întindere cu frecvență înaltă-poate scutura continuu materialele aderente, rezolvând problema găurilor înfundate de umiditate-la rădăcină.
04/ Funcționare fiabilă
În comparație cu viteza de rotație a site-urilor vibrante tradiționale, sita mecanică flip flow funcționează la o viteză mai mică de 600 rpm. Mașina de ecran în sine generează stres prin doar 2-3G de accelerație, rezultând o fiabilitate mai mare.
05/ Investiție inițială scăzută

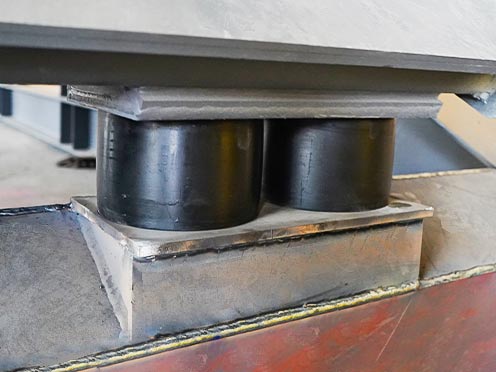

Arcurile de cauciuc care susțin mașina de cernut suportă doar greutatea mașinii de cernut în direcția verticală în timpul funcționării, iar direcția de instalare înclinată suportă forța de inerție a mașinii de cernut. Cu toate acestea, caracteristica vitezei de rotație scăzute a mașinii de cernut nu are ca rezultat un impact vertical asupra fundației echipamentului, reducând cerințele de încărcare-pentru fundație și minimizând investițiile suplimentare.
06/ Înlocuire rapidă
Arcul de cauciuc care susține mașina de ecranare suportă doar greutatea mașinii de ecranare în direcția verticală de lucru, iar direcția de înclinare a instalării suportă forța de inerție a mașinii de ecranare, ceea ce face ca echipamentul să nu aibă impact vertical asupra fundației, reducând cerințele de rulment ale fundației și reducând investițiile suplimentare.
Contactați-ne pentru cel mai bun preț
Trimiteți cerințele dvs. și discutați cu unul dintre inginerii noștri tehnic despre proiectul dvs.
Aplicații Flip Fow Screen

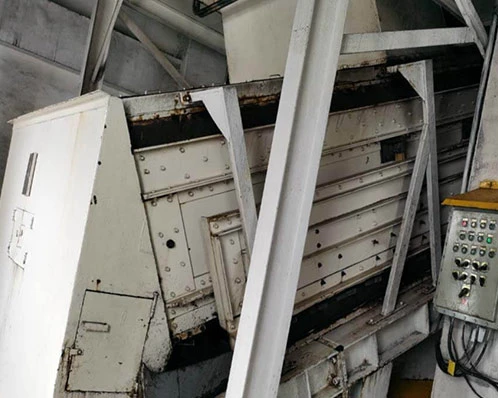

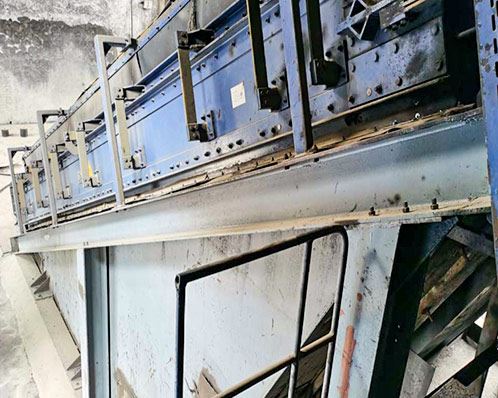

Ecranele cu flux inversat sunt utilizate pe scară largă în instalațiile de preparare a cărbunelui pentru clasificarea, deslimarea și deshidratarea cărbunelui umed, cărbunelui zdrobit, nămolului de cărbune și cărbunelui cu granulație-fine. De asemenea, sunt potrivite pentru utilizarea în minerit, metalurgie, materiale de construcții, industria chimică, materiale refractare, nisip de cuarț, nisip ceramsit, nisip de fracturare a petrolului, caolin, calcar, feldspat, dolomit, barit și alte materiale cu granulație-fine, lipicioasă și ușor de înfundat.
Aplicații în industria chimică a cărbunelui: rezolvă provocările tehnice legate de cernerea fină pentru industriile cu capacitate ultra-înaltă -, cum ar fi industria chimică a cărbunelui, unde raza de screening este de 12 mm. În cazurile în care peste 90% din material este reținut pe ecran la screening de capacitate ultra-înaltă-, acesta a fost aplicat la Henan Yima Gasification și Xinjiang Guanghui New Energy, rezolvând cu succes sarcini de screening pe care ecranele vibratoare cu flux inversat nu le-au putut îndeplini.
Aplicații în industria cărbunelui: rezolvă provocările tehnice de sortare a particulelor fine, umede și lipicioase de cărbune. Cu un interval de screening de 3 mm, a fost aplicat la Mina Wanli No.1 și Mina de Cărbune Lijiahao a State Energy Group. Acest echipament este capabil să manipuleze particulele de cărbune lipicioase și fine, oferind o eficiență ridicată și o precizie pe care echipamentele post-de screening nu le pot egala.
Alte aplicații industriale: în industrii precum agregatele și metalele neferoase, în special în industria agregatelor, cernerea de 3 - 5mm a materialelor umede și lipicioase rămâne o provocare. Aplicarea ecranelor mecanice flip flow va rezolva această problemă a industriei și va promova dezvoltarea acesteia.
Control strict al calității
În prezent, EXCT a trecut pe deplin de certificarea internațională a sistemului de calitate ISO9001-2008, sistemul de calitate complet asigurați-vă că de la dezvoltarea și proiectarea produsului, producția, achizițiile și furnizarea până la procesul de vânzări și servicii a fost controlat eficient de calitate.
EXCT are o echipă de inspecție riguroasă și calificată pentru a asigura succesul controlului calității produselor. Departamentul de inspecție a calității are un proces strict de testare care parcurge etapele de achiziție a materiei prime, producție și instalare pentru a se asigura că fiecare echipament livrat clienților este calificat.
Trimiteți cerințele dvs. și discutați cu unul dintre inginerii noștri tehnic despre proiectul dvs.
Obțineți cea mai potrivită soluție de produs și cotație gratuită!!!
Specificatii tehnice generale
Ecranele EXCT Flip Fow sunt personalizate pentru fiecare material de aplicare pentru a oferi cea mai bună configurație și pentru a răspunde tuturor cerințelor dumneavoastră. Pentru mai multe configurații, vă rugăm să contactați inginerii noștri tehnici.
|
Model |
Specificații ecran W*L (m) |
Zona ecranului (㎡) |
Dimensiunea ochiurilor (mm) |
Unghiul de înclinare al șurubuluiro Suprafață (grad) |
HrănițiSdimensiune (mm) |
Putere (KW) |
ManipulareCapacitate (t/h ) |
|
MFF2,0-6,30 |
2.0X6.3 |
12.6 |
3－13 |
20－30 |
Mai mic sau egal cu 80 |
22 |
150－400 |
|
2MFF2.0-6.30 |
2.0X6.3 |
25.2 |
Ecran superior 14-30 Ecranul inferior 3-13 |
20－30 |
Mai mic sau egal cu 80 |
37 |
350－650 |
|
MFF2,2-7,56 |
2.2X7.56 |
16.6 |
3－13 |
20－30 |
Mai mic sau egal cu 80 |
37 |
250－500 |
|
2MFF2,2-7,56 |
2.2×7.56 |
33.2 |
Ecran superior 14-30 Ecranul inferior 3-13 |
20－30 |
Mai mic sau egal cu 80 |
45 |
450－750 |
|
MFF2,2-8,82 |
2.2×8.82 |
19.4 |
3－13 |
20－30 |
Mai mic sau egal cu 80 |
37 |
250－600 |
|
2MFF2,2-8,82 |
2.2×8.82 |
38.8 |
Ecran superior 14-30 Ecranul inferior 3-13 |
20－30 |
Mai mic sau egal cu 80 |
45 |
500－900 |
|
MFF2,6-8,82 |
2.6X8.82 |
22.9 |
3－13 |
20－30 |
Mai mic sau egal cu 100 |
37 |
350－750 |
|
2MFF2,6-8,82 |
2.6×8.82 |
45.8 |
Ecran superior 14-30 Ecranul inferior 3-13 |
20－30 |
Mai mic sau egal cu 100 |
45 |
650－1100 |
|
MFF3,0-8,82 |
3.0X8.82 |
26.4 |
3－13 |
20－30 |
Mai mic sau egal cu 100 |
45 |
400－950 |
|
2MFF3,0-8,82 |
3.0X8.82 |
52.8 |
Ecran superior 14-30 Ecranul inferior 3-13 |
20－30 |
Mai mic sau egal cu 100 |
75 |
800－1400 |
Produsele noastre principale
1. Concasoare și echipamente de sortare: Dimensiune minerală, întrerupător de alimentare, sită de banane, ecran cu role, ecran înclinat, ecran vibrator, ecran trommel, ecran vibrator liniar și alimentator vibrator etc.
2. Echipamente transportoare cu bandă:Transportor cu bandă prin jgheab, transportor cu țevi, transportor cu bandă cu perete lateral ondulat, transportor Suttle și transportor cu bandă portabil etc.
3. Echipamente de manipulare a materialelor în vrac:Alimentator cu șorț, lift cu găleți, lift cu găle Z, transportoare cu lanț cu jgheab/drag, transportoare tubulare cu lanț, transportoare cu șurub și transportoare cu tigaie etc.
4. Piese de schimb:Rolă transportoare/rolă de rulare, roată de rulare UHMW-PE, scripete transportor, capac transportor, comutator de balansare a curelei și motor vibrator etc.
Dimensiune de minerale
Feeder Breaker
Alimentator pentru șorț
Ecran de banane
Ecran cu role
Ecran înclinat
Transportor cu bandă
Transportor cu bandă laterală

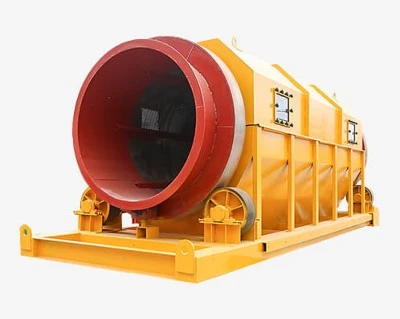

Ecran trommel
