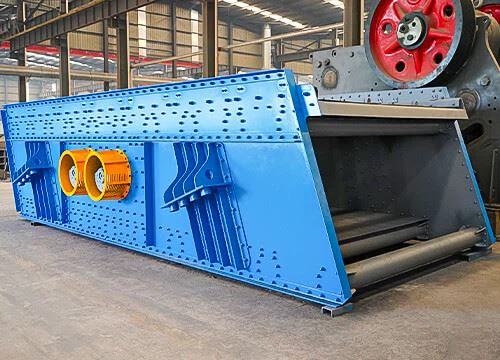

Fiind un echipament eficient de filtrare a materialelor, ecranul vibrator înclinat se bazează pe conceptul de bază de design „asistență gravitațională + mișcare circulară”: gravitația ghidează materialele să alunece în mod natural de-a lungul suprafeței ecranului, în timp ce mișcarea circulară împinge materialele pentru a obține o stratificare minuțioasă, îndepărtând astfel cu precizie materialele de diferite dimensiuni ale particulelor.
Fie că este vorba de sortarea minereurilor în industria de topire, de clasificarea pietrei în carieră sau de prelucrarea materialelor în domeniul selecției cărbunelui, prelucrarea mineralelor, energie, energie, chimie și materiale de construcții, acest echipament poate funcționa remarcabil și poate satisface nevoile de producție ale mai multor industrii.
În același timp, unghiul suprafeței ecranului echipamentului acceptă o reglare flexibilă în intervalul de 15 grade - 20 grade și poate fi optimizat pentru parametrii de screening în funcție de caracteristicile materialului și cerințele de producție pentru a îmbunătăți eficiența operațională.
Principiul de funcționare al ecranului vibrator înclinat
Designul cheie al ecranului vibrator înclinat constă în poziționarea axei în centrul de greutate. Acest aspect permite fiecărui punct de pe ecran să sufere o mișcare circulară uniformă și stabilă, oferind putere continuă pentru stratificarea materialului. Când materialele se mișcă pe ecran, ele nu numai că suferă efectul de oscilație al mișcării circulare pentru a obține separarea particulelor, ci și se deplasează înainte sub tracțiunea gravitațională produsă de înclinarea suprafeței ecranului. În cele din urmă, întregul proces de cernere este finalizat cu o viteză uniformă, asigurând că fiecare parte a ecranului poate fi utilizată pe deplin și evitând stagnarea materialului.
Sistemul de vibrații al echipamentului este compus din vibratoare modulare. Vibratoarele sunt instalate ferm pe peretele lateral prin flanșe și apoi realizează funcționarea sincronă prin transmisia arborelui universal, asigurând consistența în frecvența și amplitudinea vibrațiilor. Blocurile de greutate excentrice încorporate în fiecare vibrator sunt componenta de bază pentru reglarea intensității mișcării circulare și pot fi setate în mod flexibil în funcție de cerințele de ecranare. Pentru a reduce costurile de întreținere ale întreprinderii, am lansat special un serviciu convenabil de înlocuire a vibratoarelor, făcând întreținerea echipamentelor mai eficientă și fără griji-.
Detalii ecran vibrator înclinat
Adoptăm excitatorul de vibrații excentric din seria ZYQF cu grăsime-flanșă lubrifiată-, dezvoltat independent de noi înșine. Avantajul principal constă în capacitatea de a regla continuu amplitudinea de lucru prin adăugarea sau reducerea flexibilă a numărului de blocuri de contragreutate. Aceasta înseamnă că puteți potrivi în orice moment intensitatea optimă a cernurii în funcție de diferitele proprietăți ale materialului și cerințe de producție, obținând o eficiență maximă.
Nu facem compromisuri cu privire la componentele de bază. Toți rulmenții sunt selectați din rulmenți speciali mecanici vibratori importați de SKF/FAG german pentru a asigura o durată de viață extrem de lungă și o fiabilitate excelentă în condiții dure. Acest lucru oferă cea mai puternică garanție pentru funcționarea continuă de mare-intensitate a echipamentului, reducând în mod semnificativ riscul de neașteptare neașteptată cauzată de defecțiunile rulmenților.
Driver și cuplaj
Designul combină antrenarea motorului final cu transmisia intermediară cu arbore universal. Excitatorul de vibrații funcționează sincron prin curele trapezoidale-și sincrone. Componentele transmisiei sunt echipate cu capace de protecție complete, care nu numai că asigură siguranța în funcționare, ci și prelungesc durata de viață și îndeplinesc cerințele de reglare a vitezei diferitelor condiții de lucru.
Placa laterala
Este fabricat dintr-o placă de container Q245R de-aliaj de înaltă-rezistență, care este tăiată cu precizie cu laser și formată într-o singură etapă. Precizia de fabricație ajunge la ±0,03 mm. Placa laterală este conectată cu nituri-de înaltă rezistență pentru a întări componentele, evitând complet deformarea cauzată de solicitarea de sudură, asigurând stabilitatea și fiabilitatea echipamentului în timpul-funcționării pe termen lung.
Placa de ecran
În funcție de diferite cerințe de screening, sita vibrantă poate alege ecran țesut, placă de ecran din poliuretan, placă de ecran cu grătar etc. Placa de ecran nu este doar o eficiență ridicată de screening, o durată lungă de viață, dar și ușor de asamblat și dezasamblat, scurtând foarte mult timpul de înlocuire.
Cadrul ecranului
Cadrul ecranului este realizat prin nituirea-secțiunilor de oțel de înaltă calitate și a plăcilor de oțel. Părțile de conectare cheie sunt asigurate cu șuruburi de-înaltă rezistență. Eroarea de planeitate a suportului suprafeței ecranului este mai mică sau egală cu 1 mm/m². Întreaga structură este supusă unui tratament de sablare pentru a atinge un nivel de curățenie de Sa2,5 și este apoi acoperită cu un strat protector-rezistent la uzură. Acest lucru asigură o soluție structurală la problema slăbirii șuruburilor.
Grinda
Traversa este realizată din țeavă de oțel aliat fără sudură de-înaltă calitate, iar flanșa este complet sudată și eliberată-de tensiuni. Plăci de oțel rezistente la uzură-NM500 sunt adăugate zonelor cheie de stres. Întreaga structură este supusă recoacerii și prelucrarii de precizie pentru a asigura precizie ridicată și rezistență ridicată, îmbunătățind semnificativ rezistența la uzură și durata de viață.
Primăvară
Arcul spiral este realizat din material 60Si2Mn și suferă un proces special de fosfatare și acoperire cu pulbere, rezultând o performanță și stabilitate excelente de amortizare a vibrațiilor. Arcul are o durată de viață de peste 10.000 de ore și este echipat cu un ureche de ridicare dedicată în partea de sus pentru înlocuire și întreținere ușoară și rapidă.
Caracteristici ecran vibrator înclinat
01/ Design eficient de ecranare
Designul adoptă o axă centrală științifică, asigurând că fiecare punct de pe suprafața ecranului suferă o mișcare circulară uniformă și stabilă. Sub acțiunea forței de antrenare a vibrațiilor și a greutății proprii, materialele pot obține o stratificare și ecranare rapidă, cu o capacitate mare de procesare. Eficiența de screening este cu aproximativ 30% mai mare decât cea a echipamentelor tradiționale.
02/ Structură{0}}orientată pe durabilitate
Panourile laterale sunt tăiate precis cu laser-din plăci de-oțel aliat de înaltă calitate, în timp ce traversele sunt realizate din tuburi de oțel aliat fără sudură, echipate cu plăci de protecție rezistente la uzură-. Toate conexiunile cheie sunt realizate prin nituire-de înaltă rezistență. Întreaga mașină este supusă unui tratament-de detensionare pentru a asigura o funcționare stabilă-pe termen lung în condiții de-sarcină grea.
03/ Sistem inteligent de excitare
Echipat cu unități de excitație modulare, acceptă reglarea continuă a amplitudinii și este potrivit pentru diferite cerințe de ecranare. Utilizează rulmenți speciali importați și integrează controlul inteligent al temperaturii și sistemele automate de lubrifiere, extinzând în mod eficient durata de viață și reducând frecvența de întreținere.
04/ Conservarea energiei și protecția mediului
Designul dinamic optimizat, combinat cu transmisia eficientă a vibrațiilor, reduce consumul de energie cu aproximativ 25% sub aceeași capacitate de procesare. Structura complet închisă controlează eficient dispersia prafului, cu zgomot de lucru sub 75 decibeli, îndeplinind cerințele producției de protecție a mediului.
05/ Design convenabil de întreținere
Excitatorul adoptă un design de modul-de schimbare rapidă, iar placa de sită este echipată cu un dispozitiv de fixare dedicat. Întreținerea zilnică nu necesită unelte speciale. O singură persoană poate finaliza înlocuirea componentelor principale, reducând semnificativ timpul de nefuncționare.
06/ Aplicabilitate largă
Unghiul suprafeței sitei poate fi ajustat în intervalul de 15-20 de grade, ceea ce este potrivit pentru clasificarea diferitelor materiale, cum ar fi minereurile, materialele de construcție și cărbunele. Schemele de instalare sub formă de piedestal sau de ridicare pot fi proiectate în funcție de condițiile de la fața locului, permițând adaptarea flexibilă la aspectul diferitelor linii de producție.
Trimiteți cerințele dvs. și discutați cu unul dintre inginerii noștri tehnic despre proiectul dvs.
Contactați-ne pentru cel mai bun preț
Performanța ecranului vibrator înclinat
Abaterea frecvenței ecranului vibrant nu depășește valoarea specificată de 2,5%.
Diferența de amplitudine a punctului de simetrie a casetei ecranului pe ambele părți nu este mai mare de 0,5 mm, leagănul transversal nu este mai mare de 1 mm.
Eroarea relativă a unghiului de direcție a vibrației a două puncte simetrice nu trebuie să depășească 1 grad.
Eroarea înălțimii compresiei statice a arcului a două puncte simetrice după asamblare nu este mai mare de 3 mm.
Creșterea temperaturii lagărului nu trebuie să depășească 40 de grade, cea mai mare temperatură nu trebuie să depășească 75 de grade.
Pe o rază de un metru în jurul echipamentului, zgomotul fără sarcină nu trebuie să depășească 75 dB(A).
Înclinați ecran vibrator pachet și livrare
Ne concentrăm pe producția și inovarea echipamentelor de hrănire, zdrobire, sortare și transport pentru minele deschise și deservim piața de peste mări cu produse de calitate fiabile și un sistem de servicii perfect. Până în prezent, produsele noastre au fost exportate în peste 50 de țări și regiuni, inclusiv Rusia, Australia, Indonezia, Vietnam, Columbia, Thailanda, Turcia, Pakistan, Guineea, Egipt, Chile, Statele Unite ale Americii, Brazilia, Malaezia, India, Africa de Sud, Spania, Bulgaria, Franța etc.
Carcase pentru ecran vibrator Incline
Ecranul vibrator înclinat pentru agregat este utilizat pe scară largă în separarea pietrei de cuarț, pietricele de râu, calcit, dolomit, granit, bazalt, calcar, diabase, aur, staniu, titan, hematit, minereu de fier, cărbune și alte minerale etc.
Facilități de producție
Un produs mecanic de înaltă calitate, trebuie să aibă un echipament excelent de scule. Pentru a asigura acuratețea acestuia și a satisface nevoile comenzilor mari. Henan Excellent Machinery Co., Ltd deține 140 de seturi de echipamente profesionale, inclusiv centru de prelucrare cu portic cu cinci-axe-, centru de prelucrare de alezat și frezare CNC, centru de prelucrare vertical, centru de prelucrare vertical CNC, centru de prelucrare portic, mașină de tăiat cu laser, mașină de tăiat țevi cu laser, stație de lucru robotică de sudare și proces de prelucrare CNC, etc. echipamente de producție, inclusiv echipamente pentru camera de pulverizare ecologică și tratare termică și tratament termic de suprafață foarte mare.
Control strict al calității
În prezent, EXCT a trecut pe deplin de certificarea internațională a sistemului de calitate ISO9001-2008, sistemul de calitate complet asigurați-vă că de la dezvoltarea și proiectarea produsului, producția, achizițiile și furnizarea până la procesul de vânzări și servicii a fost controlat eficient de calitate.
EXCT are o echipă de inspecție riguroasă și calificată pentru a asigura succesul controlului calității produselor. Departamentul de inspecție a calității are un proces strict de testare care trece prin etapele de achiziție a materiei prime, producție și instalare pentru a se asigura că fiecare echipament livrat clienților este calificat.
Trimiteți cerințele dvs. și discutați cu unul dintre inginerii noștri tehnic despre proiectul dvs.
Obțineți cea mai potrivită soluție de produs și cotație gratuită!!!
Specificatii tehnice generale
Ecranele vibratoare EXCT Incline sunt personalizate pentru fiecare material de aplicare pentru a oferi cea mai bună configurație și pentru a răspunde tuturor cerințelor dumneavoastră. Pentru mai multe configurații, vă rugăm să contactați inginerii noștri tehnici.
|
Model |
Straturi |
Zonă |
Unghi |
Dimensiunea ochiului (mm) |
Dimensiunea maximă de alimentare (mm) |
Capacitate |
Frecvenţă (rpm) |
Putere |
Dimensiunea de ansamblu (mm) |
|
YA1236 |
1 |
4.3 |
20 |
6-50 |
Mai mic sau egal cu 200 |
75-245 |
845 |
11 |
3757*2364*2456 |
|
2YA1236 |
2 |
4.3 |
20 |
6-50 |
Mai mic sau egal cu 200 |
75-245 |
845 |
11 |
3757*2364*2456 |
|
YA1530 |
1 |
4.5 |
20 |
6-50 |
Mai mic sau egal cu 200 |
80-255 |
845 |
11 |
3184*2670*2280 |
|
YA1536 |
1 |
5.4 |
20 |
6-50 |
Mai mic sau egal cu 200 |
95-310 |
845 |
11 |
3757*2670*2419 |
|
2YA1536 |
2 |
5.4 |
20 |
6-50 |
Mai mic sau egal cu 200 |
95-310 |
845 |
15 |
3757*2715*2419 |
|
YAH1536 |
1 |
5.4 |
20 |
6-50 |
Mai mic sau egal cu 400 |
240-660 |
755 |
11 |
3757*2670*2437 |
|
2YAH1536 |
2 |
5.4 |
20 |
6-150 |
Mai mic sau egal cu 400 |
240-660 |
755 |
15 |
3757*2715*2437 |
|
YA1542 |
1 |
6.3 |
20 |
6-50 |
Mai mic sau egal cu 200 |
110-360 |
845 |
11 |
4331*2670*2655 |
|
2YA1542 |
2 |
6.3 |
20 |
6-50 |
Mai mic sau egal cu 200 |
110-360 |
845 |
15 |
4331*2715*2675 |
|
YA1548 |
1 |
7.2 |
20 |
6-50 |
Mai mic sau egal cu 200 |
125-410 |
845 |
15 |
4904*2715*2854 |
|
2YA1548 |
2 |
7.2 |
20 |
6-50 |
Mai mic sau egal cu 200 |
125-410 |
845 |
15 |
4904*2715*2861 |
|
YAH1548 |
1 |
7.2 |
20 |
6-150 |
Mai mic sau egal cu 400 |
320-780 |
755 |
15 |
4904*2715*2943 |
|
2YAH1548 |
2 |
7.2 |
20 |
30-150 |
Mai mic sau egal cu 400 |
320-780 |
755 |
15 |
4904*2715*2943 |
|
YA1836 |
1 |
6.5 |
20 |
6-50 |
Mai mic sau egal cu 200 |
115-370 |
845 |
11 |
3757*2975*2419 |
|
2YA1836 |
2 |
6.5 |
20 |
6-50 |
Mai mic sau egal cu 200 |
115-370 |
845 |
15 |
3757*2975*2419 |
|
YAH1836 |
1 |
6.5 |
20 |
6-50 |
Mai mic sau egal cu 400 |
290-800 |
755 |
11 |
3757*2975*2437 |
|
2YAH1836 |
2 |
6.5 |
20 |
30-150 |
Mai mic sau egal cu 400 |
290-800 |
755 |
15 |
3757*3020*2437 |
|
YA1842 |
1 |
7.6 |
20 |
6-50 |
Mai mic sau egal cu 200 |
135-430 |
845 |
15 |
4331*3020*2675 |
|
2YA1842 |
2 |
7.6 |
20 |
6-50 |
Mai mic sau egal cu 200 |
135-430 |
845 |
15 |
4331*3020*2675 |
|
YAH1842 |
1 |
7.6 |
20 |
6-50 |
Mai mic sau egal cu 400 |
340-900 |
755 |
15 |
4331*3020*2700 |
|
2YAH1842 |
2 |
7.6 |
20 |
6-150 |
Mai mic sau egal cu 400 |
340-900 |
755 |
15 |
4331*3020*2700 |
|
YA1848 |
1 |
8.6 |
20 |
6-50 |
Mai mic sau egal cu 200 |
150-490 |
845 |
15 |
4904*3020*2861 |
|
2YA1848 |
2 |
8.6 |
20 |
6-50 |
Mai mic sau egal cu 200 |
150-490 |
845 |
15 |
4904*3020*2861 |
|
YAH1848 |
1 |
8.6 |
20 |
30-150 |
Mai mic sau egal cu 200 |
385-1000 |
755 |
15 |
4904*3020*2943 |
|
2YAH1848 |
2 |
8.6 |
20 |
6-150 |
Mai mic sau egal cu 400 |
385-1000 |
755 |
15 |
4904*3020*2943 |
|
YA2148 |
1 |
10 |
20 |
6-50 |
Mai mic sau egal cu 200 |
175-570 |
748 |
18.5 |
4945*3423*3515 |
|
2YA2148 |
2 |
10 |
20 |
6-50 |
Mai mic sau egal cu 200 |
175-570 |
748 |
22 |
4945*3463*3515 |
|
YAH2148 |
1 |
10 |
20 |
30-150 |
Mai mic sau egal cu 400 |
445-1200 |
708 |
18.5 |
4945*3423*3501 |
|
2YAH2148 |
2 |
10 |
20 |
6-150 |
Mai mic sau egal cu 400 |
445-1200 |
708 |
22 |
6092*3463*3501 |
|
YA2160 |
1 |
12.6 |
20 |
6-50 |
Mai mic sau egal cu 200 |
220-715 |
748 |
18.5 |
6092*3423*3674 |
|
2YA2160 |
2 |
12.6 |
20 |
6-50 |
Mai mic sau egal cu 200 |
220-715 |
748 |
22 |
6092*3463*3674 |
|
YAH2160 |
1 |
12.6 |
20 |
30-150 |
Mai mic sau egal cu 400 |
565-1400 |
708 |
30 |
6116*3619*3849 |
|
2YAH2160 |
2 |
12.6 |
20 |
6-150 |
Mai mic sau egal cu 400 |
565-1400 |
708 |
30 |
6116*3619*3849 |
|
YA2448 |
1 |
11.5 |
20 |
6-50 |
Mai mic sau egal cu 200 |
200-650 |
748 |
18.5 |
4945*3728*3473 |
|
YAH2448 |
1 |
11.5 |
20 |
30-150 |
Mai mic sau egal cu 400 |
515-1300 |
708 |
30 |
4970*3925*3638 |
|
2YAH2448 |
2 |
11.5 |
20 |
30-150 |
Mai mic sau egal cu 400 |
515-1300 |
708 |
30 |
4970*3925*3638 |
|
YA2460 |
1 |
14.4 |
20 |
6-50 |
Mai mic sau egal cu 200 |
250-810 |
748 |
30 |
6091*3925*3850 |
|
2YA2460 |
2 |
14.4 |
20 |
6-50 |
Mai mic sau egal cu 200 |
250-810 |
748 |
30 |
6091*3925*3850 |
|
YAH2460 |
1 |
14.4 |
20 |
30-150 |
Mai mic sau egal cu 400 |
645-1500 |
708 |
30 |
6091*3925*3846 |
|
2YAH2460 |
2 |
14.4 |
20 |
30-150 |
Mai mic sau egal cu 400 |
645-1500 |
708 |
30 |
6091*3925*3846 |
Instrucțiuni de selecție
1.Material care urmează să fie verificat: ______(Vom aprecia dacă ne puteți furniza fotografia de pe site-ul-a materialului)
2.Capacitate de manipulare:______t/h
3. Densitate în vrac: ______t/m3
4.Max. dimensiunea granulelor de material de furaj: ______mm
5.Numărul stratului: ______
6.Dimensiunea ochiurilor de plasă a fiecărui strat: ______mm
7. Procentul de distribuție a particulelor:______
vă rugăm să verificați următorul exemplu pentru a vă ajuta să îl înțelegeți:
Dacă numărul stratului este doi, dimensiunea ochiului de plasă a fiecărui strat este de 8 mm și 3 mm, atunci veți obține 3 tipuri de produse: X,Y și Z. X Mai mare sau egală cu 8 mm; 3mm Mai mic sau egal cu Y < 8 mm; Z<3mm.
Dorim să confirmăm următoarele informații:
a.Procentul de X în întregul material:______%;
b.Procentul de Y în întregul material:______%;
c.Procentul de Z în întregul material:______%;
8. Ce echipament este folosit pentru a alimenta materialul în ecranul vibrator înclinat :______
9. Ce echipament este folosit pentru a descărca materialul de pe ecranul vibrator înclinat: ______
10. Alimentare de lucru: ______V ______HZ
11. Funcționează ecranul vibrator înclinat singur sau cu alte echipamente pentru a forma un sistem? Dacă formați un sistem, aveți un proiect preliminar sau o schiță-desenată manual? Dacă aveți, vă rugăm să-l trimiteți inginerului nostru pentru referință.
12.Cantitatea necesară:______
Serviciu de ecran vibrator înclinat
Raport de fezabilitate a proiectului
Proiectarea și planificarea site-ului
Selecția și propunerea modelului
Calcul de selecție a modelului
Modelare 3D și desene
Proiectare Civilă
Instalare și punere în funcțiune
Diagnosticare la distanță
Serviciul de instruire
Program de întreținere
