În scenarii precum fabricile de procesare a cărbunelui, atelierele metalurgice sau liniile de producție a materialelor de construcție, materialele umede și lipicioase (cum ar fi nămolul de cărbune, pulberea de minereu și nisipul umed) sunt alimentate continuu în site-uri vibrante. Cu toate acestea, echipamentele tradiționale de screening întâmpină adesea o problemă deranjantă - găurile de ecranare care se înfundă. Materialele se blochează în orificiile de sită, provocând o scădere semnificativă a eficienței cernării, curățări frecvente și producția cade într-o mlaștină cu-eficiență scăzută și-cost ridicat.

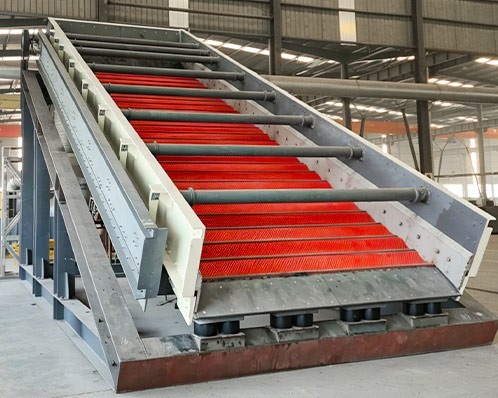

Pentru a rezolva această problemă, am dezvoltat și produs ecranul mecanic flip flow. Este utilizat pe scară largă în industrii precum cărbunele, mineritul, metalurgia, energia electrică, materialele de construcție și protecția mediului datorită eficienței sale ridicate de filtrare, capacității mari de procesare, găurilor de sită fără-înfundarea și adaptabilității puternice.
Principiul de funcționare a ecranului Flip Flow
Vă puteți imagina că scutură o pătură, nu ridicând întregul cadru și scuturând-o, ci ținând cele două părți ale păturii cu mâinile, trăgând și eliberând, făcând pătura în sine să sufere o mișcare intensă de-unde.
Această mișcare alternativă de tragere și eliberare permite materialelor de pe plasa ecranului să obțină o accelerație verticală extrem de mare (până la 30-50G), fiind astfel aruncate și scuturate violent, aglomerările de material care aderă la plasa ecranului se dispersează complet, iar particulele blocate în orificiile sitei sunt evacuate efectiv.
Flip Flow Screen Parametru tehnic
| Capacitate de manipulare: | 150~1400t/h |
| Max. Lățimea suprafeței ecranului: | 3000 mm |
| Max. Lungimea suprafeței ecranului: | 8820 mm |
| Număr de straturi de ecran: | 1~2 |
| Înclinarea suprafeței ecranului: |
20 de grade ~ 30 de grade |
| Putere motor: | 22~75kw |
Structura ecranului Flip Flow
Flip Flow ScreenDetalii
Flip Flow ScreenCaracteristici
Capacitate puternică anti-înfundare
Acesta este motivul principal pentru apariția ecranului flip flow. Mișcările intense de tensiune și relaxare îi permit să manevreze materiale umede și lipicioase pe care ecranele vibrante obișnuite nu le pot gestiona, rezolvând astfel problema înfundarii plasei ecranului.
Eficiență de screening extrem de ridicată
Pentru materialele care sunt greu de cernut, eficiența de cernere este de obicei cu peste 30% mai mare decât cea a ecranelor vibrante obișnuite, separând eficient produsele cu dimensiunea dorită a particulelor.
Plasă de ecran cu elasticitate ridicată
Plasa ecranului este realizată din material poliuretanic cu elasticitate ridicată și flexibilitate ridicată. Poate fi întins, scuturat și revenit în mod semnificativ. Are caracteristicile de a fi rezistent la oboseală-, rezistent la întindere- și are o durată de viață stabilă în condiții de lucru dure și umede.
Funcționare lină
Deși plasa ecranului se mișcă viguros, corpul principal al casetei ecranului rămâne aproape staționar. Acest lucru are ca rezultat un impact foarte mic asupra sarcinii dinamice a fundației sau a podelei, ceea ce este favorabil instalării la etajele superioare ale clădirii fabricii și duce, de asemenea, la un zgomot de funcționare mai mic.
Design complet închis și prietenos cu mediul
Echipamentul poate fi echipat cu un capac-de praf în ansamblu, prevenind efectiv scurgerea de praf. În același timp, atunci când se manipulează materiale cu conținut ridicat de umiditate și predispuse la aderență, cum ar fi deșeurile de construcție, incinta completă poate preveni difuzarea levigatului și poate reduce pierderea stropirii materialelor.
Potrivit pentru condiții extreme
Proiectat special pentru materiale cu conținut ridicat de umiditate-, cum ar fi cărbune curat cu conținut ridicat de umiditate, nămol de cărbune, argilă, nămol și deșeuri menajere.
Trimiteți cerințele dvs. și discutați cu unul dintre inginerii noștri tehnic despre proiectul dvs.
Contactați-ne pentru cel mai bun preț
Aplicații Flip Fow Screen
Sita flip flow este aplicată în principal în scenarii industriale în care eficiența de screening este foarte solicitată și proprietățile materialului sunt dure:
| Industria Cărbunelui |
This is the largest application field for the flip flow screen, used for the dehydration and classification of fine coal, medium coal, and coal sludge with high moisture content (>10%). |
|
Industria de prelucrare a mineralelor |
Clasificarea, deshidratarea și deslimarea în procesele de selecție umedă a minereului de fier, bauxită, minereu de cupru etc. |
|
Industria materialelor de constructii |
Cernerea umedă și clasificarea nisipului și pietrișului, deshidratarea nisipului cuarțos, cernuirea calcarului. |
|
Industria Protecției Mediului |
Tratarea nămolului, sortarea deșeurilor solide, prelucrarea agregatelor reciclate. |
|
Industria chimică și alimentară |
Anumite etape ale procesului care necesită manipularea pulberilor sau particulelor umede și lipicioase. |
Nu puteți găsi produsul dvs.?
Dacă produsul dvs. nu este listat aici, vă rugăm să ne contactați pentru a afla dacă ecranele EXCT Flip Fow sunt sau nu soluția potrivită pentru aplicația dvs.
Rețineți că puteți solicita și un test de produs dacă este necesar.
Flip Fow ecran pe site
Aplicații în industria chimică a cărbunelui: rezolvă provocările tehnice legate de cernerea fină pentru industriile cu capacitate ultra-înaltă -, cum ar fi industria chimică a cărbunelui, unde raza de screening este de 12 mm. În cazurile în care peste 90% din material este reținut pe ecran la screening de capacitate ultra-înaltă-, acesta a fost aplicat la Henan Yima Gasification și Xinjiang Guanghui New Energy, rezolvând cu succes sarcini de screening pe care ecranele vibratoare cu flux inversat nu le-au putut îndeplini.
Aplicații în industria cărbunelui: rezolvă provocările tehnice de sortare a particulelor fine, umede și lipicioase de cărbune. Cu un interval de screening de 3 mm, a fost aplicat la Mina Wanli No.1 și Mina de Cărbune Lijiahao a State Energy Group. Acest echipament este capabil să manipuleze particulele de cărbune lipicioase și fine, oferind o eficiență ridicată și o precizie pe care echipamentele post-de screening nu le pot egala.
Alte aplicații industriale: în industrii precum agregatele și metalele neferoase, în special în industria agregatelor, cernerea de 3 - 5mm a materialelor umede și lipicioase rămâne o provocare. Aplicarea ecranelor mecanice flip flow va rezolva această problemă a industriei și va promova dezvoltarea acesteia.
Trimiteți cerințele dvs. și discutați cu unul dintre inginerii noștri tehnic despre proiectul dvs.
Obțineți cea mai potrivită soluție de produs și cotație gratuită!!!
Specificatii tehnice generale
Ecranele EXCT Flip Fow sunt personalizate pentru fiecare material de aplicare pentru a oferi cea mai bună configurație și pentru a răspunde tuturor cerințelor dumneavoastră. Pentru mai multe configurații, vă rugăm să contactați inginerii noștri tehnici.
|
Model |
Specificații ecran W*L (m) |
Zona ecranului (㎡) |
Dimensiunea ochiurilor (mm) |
Unghiul de înclinare al șurubuluiro Suprafață (grad) |
HrănițiSdimensiune (mm) |
Putere (KW) |
ManipulareCapacitate (t/h ) |
|
MFF2,0-6,30 |
2.0X6.3 |
12.6 |
3－13 |
20－30 |
Mai mic sau egal cu 80 |
22 |
150－400 |
|
2MFF2.0-6.30 |
2.0X6.3 |
25.2 |
Ecran superior 14-30 Ecranul inferior 3-13 |
20－30 |
Mai mic sau egal cu 80 |
37 |
350－650 |
|
MFF2,2-7,56 |
2.2X7.56 |
16.6 |
3－13 |
20－30 |
Mai mic sau egal cu 80 |
37 |
250－500 |
|
2MFF2,2-7,56 |
2.2×7.56 |
33.2 |
Ecran superior 14-30 Ecranul inferior 3-13 |
20－30 |
Mai mic sau egal cu 80 |
45 |
450－750 |
|
MFF2,2-8,82 |
2.2×8.82 |
19.4 |
3－13 |
20－30 |
Mai mic sau egal cu 80 |
37 |
250－600 |
|
2MFF2,2-8,82 |
2.2×8.82 |
38.8 |
Ecran superior 14-30 Ecranul inferior 3-13 |
20－30 |
Mai mic sau egal cu 80 |
45 |
500－900 |
|
MFF2,6-8,82 |
2.6X8.82 |
22.9 |
3－13 |
20－30 |
Mai mic sau egal cu 100 |
37 |
350－750 |
|
2MFF2,6-8,82 |
2.6×8.82 |
45.8 |
Ecran superior 14-30 Ecranul inferior 3-13 |
20－30 |
Mai mic sau egal cu 100 |
45 |
650－1100 |
|
MFF3,0-8,82 |
3.0X8.82 |
26.4 |
3－13 |
20－30 |
Mai mic sau egal cu 100 |
45 |
400－950 |
|
2MFF3,0-8,82 |
3.0X8.82 |
52.8 |
Ecran superior 14-30 Ecranul inferior 3-13 |
20－30 |
Mai mic sau egal cu 100 |
75 |
800－1400 |
Serviciul Flip Fow Screen
Raport de fezabilitate a proiectului
Proiectarea și planificarea site-ului
Selecția și propunerea modelului
Calcul de selecție a modelului
Modelare 3D și desene
Proiectare Civilă
Instalare și punere în funcțiune
Diagnosticare la distanță
Serviciul de instruire
Program de întreținere
