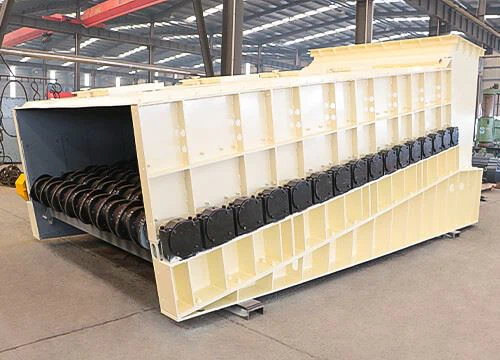

Concasorul alimentator wobbler (cunoscut și caecran cu rolesauecranul discului) este un echipament de screening care separă și gradează materialele prin rotația mai multor arbori de screening paraleli. Este utilizat pe scară largă în industrii precum cărbunele, minerit, metalurgie, materiale de construcții, energie electrică și protecția mediului (cum ar fi tratarea deșeurilor de construcții).
Cum funcționează concasorul Wobbler Feeder?
- Deoarece arborii sitei sunt aranjați la unghiuri de lucru diferite, atunci când materialul rulează la un unghi de lucru ridicat, viteza este mai mare;
- când materialul rulează la un unghi scăzut de lucru, viteza este mai mică.
- La punctul de intersecție a unei anumite poziții pe suprafața sitei, materialele cu viteze de rotație diferite încep să se deplaseze axial, permițând materialelor să fie distribuite uniform pe suprafața sitei, realizându-se scopul de a îmbunătăți eficiența sităi.
Componentele de bază ale concasorului Wobbler Feeder
Compania noastră dispune de muncitori tehnici calificați și un sistem perfect de management al calității, pentru a asigura calitatea înaltă a componentelor de bază ale concasorului cu alimentator wobbler, pentru a oferi o garanție pentru funcționarea de înaltă{0}}performanță a produsului.
Ansamblu arbore ecran
Ansamblul arborelui ecranului este compus din motor + reductor, arbore ecran, disc de ecran, cheie plată, piuliță de blocare, cuplaj, scaun lagăr și accesorii scaun rulment. Motorul de antrenare este conectat cu reductorul și arborele ecranului prin cuplaj.
Designul arborelui ecranului este rezonabil și sigur, ceea ce poate evita în mod eficient fenomenul de îndoire și rupere a arborelui rolei.
Când orice grup de arbori de sită se defectează, materialul poate continua să se deplaseze înainte sub împingerea arborelui de sită anterior, iar ecranul poate funcționa ca de obicei. Scaunul rulmentului arborelui ecranului este instalat pe partea exterioară a plăcii laterale a cutiei de ecran pentru o dezasamblare ușoară.
Disc de ecran
Discul de ecran este realizat prin turnarea unui oțel aliat cu crom-rezistent la uzură-, care are o rezistență excelentă la uzură. Poate rezista la impactul și uzura pieselor mari de materiale și nu va suferi nicio deformare sau fractură.
Discul de sită este proiectat ca o formă de placă de sită parabolică și este rotunjit pentru a elimina colțurile ascuțite, reducând la minimum rezistența la rotație a plăcii de sită.
Discul de sită parabolic poate maximiza capacitatea de perturbare a discului de alimentare vobbler asupra fluxului de material și poate îmbunătăți rata de screening.
Concasor Wobbler Feeder Produse finale
Concasorul nostru wobbler alimentator poate sorta eficient o varietate de materiale granulare. Intervalul de dimensiuni aplicabil al particulelor de descărcare a materialului este de la 8 mm la 200 mm. Gama de screening este largă, iar precizia de clasificare este mare. Poate îndeplini cerințele de procesare de screening pentru materiale fine, materiale medii și materiale grosiere în diferite condiții de lucru și este potrivit pentru operațiuni de clasificare a materialelor în diverse industrii, cum ar fi minerit, materiale de construcție și metalurgie.
Concasor Wobbler FeederDetalii
Drive Dispozitiv
Adoptă modul de transmisie cu motor cu o singură axă{0}}o singură-axă sau combinație cu lanțuri cu mai multe-axe, configurație rezonabilă a puterii și structura suprafeței ecranului pentru a distribui uniform sarcina de material pe ecran și pentru a asigura o funcționare fără probleme.
Structura de proiectare a dispozitivului de antrenare este simplă, ușor de instalat și dezasamblat, iar arborele ecranului conectat nu este mișcat la dezasamblare.
Dispozitivul de antrenare are dimensiuni compacte, greutate redusă, durată de viață lungă și costuri reduse de întreținere.
Disc de ecran
Discul concasor al alimentatorului wobbler este aranjat într-un model alternativ, ceea ce face designul mai rezonabil și mai rezistent la impact. Nu va exista deloc deformare sau fractură.
Discul de ecran în formă de-parabolic este bine-proiectat, cu o precizie ridicată de asamblare. Poate crește rata de screening și poate îmbunătăți acuratețea screening-ului. Are o rezistență excelentă la uzură și o durată lungă de viață.
Caseta de ecran
Corpul principal al concasorului cu alimentare cu vobbler este sudat cu oțel structural de-aliat de înaltă-rezistență. Toate ansamblurile arborelui ecranului sunt fixate pe corpul mașinii prin șuruburi de conectare. Plăcile de căptușeală rezistente la uzură sunt instalate pe partea laterală a corpului mașinii pentru a evita contactul direct între materiale și cutie, prelungind foarte mult durata de viață a echipamentului. Iar placa de căptușeală rezistentă la uzură-și cutia de ecran sunt conectate prin șuruburi, care sunt ușor de înlocuit.
Carcasă de protecție
Carcasa de protecție a concasorului alimentator cu vobbler este sudată cu o placă de oțel aliată rezistentă la uzură NM500-, pulverizată cu vopsea anti-rugină și anticoroziune și conectată la buncăr și la carcasa de evacuare în față și în spate.
Sigilarea generală a cutiei de ecran poate preveni eficient poluarea cu praf, poate reduce impactul asupra mediului și poate îndeplini cerințele construcției ecologice.
Carcasa de protecție este prevăzută cu o fereastră de observare pentru a facilita observarea funcționării mașinii.
Placă de căptușeală-rezistentă la uzură
Placa de căptușeală rezistentă la uzură-este realizată din material aliaj, iar întregul proces de producție adoptă sudare, tratament termic, prelucrare și alte linii de asamblare, care au o durată lungă de viață și o rezistență puternică la uzură, duritate și rezistență la impact.
Interiorul cutiei de ecran și suprafața de contact dintre canelura de ghidare și material sunt prevăzute cu plăci de căptușeală-rezistente la uzură, care pot proteja cutia de ecran și pot crește durata de viață a canelurii de ghidare. Placa de căptușeală este fixată împreună cu placa mamă prin șuruburi, iar înlocuirea este convenabilă.
Dispozitiv cu auto{0}curăţare
Dispozitivul de auto-curățare a arborelui ecranului este realizat din oțel-rezistent la uzură și este echipat cu o muchie de tăiere, care este înclinată spre partea inferioară a arborelui ecranului. Unele resturi fibroase și materiale lipicioase atașate de ecran vor fi curățate automat de dispozitivul de curățare pentru a rezolva blocarea suprafeței ecranului.
Concasor Wobbler FeederCaracteristici
Are o capacitate mare de procesare și o eficiență ridicată de screening, făcându-l deosebit de potrivit pentru scenarii industriale care implică operațiuni continue. Adoptă un sistem de transmisie independent cu un arbore per unitate, iar în cazul unei defecțiuni a unui singur arbore, poate ocoli funcționarea fără a afecta producția totală.
Poate manipula diferite tipuri de materiale, inclusiv materiale umede, materiale vâscoase și materiale murdare și impure, și nu este predispus la înfundare. Dimensiunea orificiului sitei (de obicei în intervalul 25-120 mm) poate fi personalizată în funcție de cerințe.
Structura este relativ simplă. Componentele-supuse la uzură, cum ar fi axul sitei și discul de sită, pot fi înlocuite cu ușurință, reducând costurile de operare și întreținere. Dispozitivul de acționare este extern, facilitând întreținerea și repararea.
Funcționare lină, fără vibrații puternice, impact redus asupra sarcinilor dinamice ale solului, zgomot redus. Structura de etanșare poate controla eficient scurgerea de praf.
Componentele cheie, cum ar fi discul de ecran, sunt de obicei turnate din materiale-rezistente la uzură, cum ar fi oțel cu conținut ridicat de mangan și oțel aliat, asigurând o durată de viață lungă.
Contactați-ne pentru cel mai bun preț
Trimiteți cerințele dvs. și discutați cu unul dintre inginerii noștri tehnic despre proiectul dvs.
Concasor Wobbler FeederDescărcare broșură
De ce să alegeți concasorul Wobbler Feeder?
Concasorul Wobbler feeder VS sitele convenționale, au următoarele avantaje.
Concasoarele cu alimentator Wobbler depășesc în mod distinct sitele convenționale, în special în cazul materialelor vrac umede, lipicioase, greu de cernut, alimentarea și cernuirea este net depășită față de sitele convenționale, care prezintă adesea coacere și lipire cu aceste materiale.
Concasorul alimentator Wobbler funcționează cu un consum redus de energie și cerințe de profil redus și fără vibrații, zgomot sau solicitări transmise, făcându-le ideale atât pentru aplicații staționare, cât și portabile.
În comparație cu ecranul tradițional care utilizează vibrații pentru a separa materialele, concasorul cu alimentator vobbler nu vibrează, echipamentul este relativ puternic, nu necesită întreținere și revizie frecventă, iar durata de viață generală a echipamentului este mai lungă.
Concasorul cu alimentator Wobbler se curăță automat și este conceput pentru a rezista la înfundare și pentru a reduce orbirea. De asemenea, sunt dotate cu un sistem automat de lubrifiere și o funcție de marșare inversă pentru a rezolva rapid și ușor orice situație de blocare.
Concasorul Wobbler feeder poate fi alimentat de un alimentator cu șorț sau direct prin camioane sau încărcătoare. Nu este necesar niciun alt echipament pentru a ajuta la hrănire, reducând costul construcției civile și al echipamentelor.
Facilități de producție EXCT
Un produs mecanic de înaltă calitate, trebuie să aibă un echipament excelent de scule. Pentru a asigura acuratețea acestuia și a satisface nevoile comenzilor mari. Henan Excellent Machinery Co., Ltd deține 140 de seturi de echipamente profesionale, inclusiv centru de prelucrare cu portic cu cinci-axe-, centru de prelucrare de alezat și frezare CNC, centru de prelucrare vertical, centru de prelucrare vertical CNC, centru de prelucrare portic, mașină de tăiat laser, mașină de tăiat țevi cu laser, stație de lucru robotică de sudare și proces de prelucrare CNC, etc. echipamente de producție, inclusiv echipamente pentru camera de pulverizare ecologică și tratare termică și tratament termic de suprafață foarte mare.
EXCT Control strict al calității
În prezent, EXCT a trecut pe deplin de certificarea internațională a sistemului de calitate ISO9001-2008, sistemul de calitate complet asigurați-vă că de la dezvoltarea și proiectarea produsului, producția, achizițiile și furnizarea până la procesul de vânzări și servicii a fost controlat eficient de calitate.
EXCT are o echipă de inspecție riguroasă și calificată pentru a asigura succesul controlului calității produselor. Departamentul de inspecție a calității are un proces strict de testare care parcurge etapele de achiziție a materiei prime, producție și instalare pentru a se asigura că fiecare echipament livrat clienților este calificat.
Aplicarea Concasorului Wobbler Feeder
Industria cărbunelui și a energiei:Utilizat în principal în sistemul de transport al cărbunelui din centralele electrice. Instalat înainte de calibratorul de minerale, efectuează pre-cernerea cărbunelui brut pentru a separa cărbunele cu granule fine-care poate fi utilizat direct, reducând sarcina asupra calibratorului de minerale și îmbunătățind eficiența generală a sistemului.
Industria minieră și metalurgică:Folosit pentru clasificarea dimensiunii particulelor materiilor prime, cum ar fi minereurile și calcarul, oferind materiale cu dimensiunea particulelor calificate pentru procesele de zdrobire sau{0}}alimentare în cuptor.
Materiale de constructii si industria chimica:Folosit pentru sortarea nisipului și pietrișului, precum și pentru sortarea materiilor prime chimice.
Protecția mediului și recuperarea resurselor:Folosit pe scară largă pentru separarea și filtrarea deșeurilor de construcții, a gunoiului menajer, a amestecurilor de noroi și a deșeurilor solide industriale, pentru a obține utilizarea resurselor.
Deșeuri de construcții
Noroi și Piatră
Diverse Deșeuri
Nisip și pietriș de râu
Diverse minereuri
Cola și Cărbune
Concasor Wobbler FeederCazuri
Concasoarele Wobbler feeder sunt potrivite în special pentru materiale umede, lipicioase și pentru îndepărtarea materialelor cu procente mari de argilă. Este folosit în aplicații de agregat și de minerit pentru a sorta rulajul-de-material de mine înainte de concasorul primar.
Trimiteți cerințele dvs. și discutați cu unul dintre inginerii noștri tehnic despre proiectul dvs.
Obțineți cea mai potrivită soluție de produs și cotație gratuită!!!
Concasor Wobbler FeederSpecificatii tehnice generale
Concasorul alimentator cu wobbler EXCT este personalizat pentru fiecare material de aplicare pentru a oferi cea mai bună configurație și pentru a răspunde tuturor cerințelor dumneavoastră. Informațiile de configurare sunt valori tipice pentru referință. Vă rugăm să contactați inginerii noștri tehnici pentru mai multă asistență în alegerea echipamentului.
| Model | Lățimea ecranului (Mm) | Axă/bază controlată | Dimensiunea particulelor gradată (Mm) | Putere de antrenare (Kw) | Capacitate de manipulare (T/H) |
| GZS1208 | 1200 | 8 | 10-100 | 15 | 150-300 |
| GZS1412 | 1 400 | 12 | 10-100 | 2x 15 | 200-500 |
| GZS1618 | 1600 | 18 | 10-100 | 3x 18.5 | 400-800 |
| GZS1824 | 1 800 | 24 | 10-100 | 4×22 | 600- 1000 |
| GZS2024 | 2000 | 24 | 10-100 | 4×30 | 800-1200 |
| GZS2430 | 2400 | 30 | 10-100 | 5×37 | 1000-1800 |
Nota:Numărul de role poate fi personalizat în funcție de cerințele clientului.
Concasor Wobbler FeederInstrucțiuni de selecție
1.Ce material trebuie verificat: ____________
2. Capacitate de manipulare: __________ (t/h)
3. Densitatea materialului:___________(t/m3)
4.Max. dimensiunea granulelor de material de furaj: ______mm
5.Care este procentul de material maxim în totalul materiilor prime furajere? _________%
6.Care este dimensiunea orificiului de ecran al concasorului alimentator wobbler?__________(mm)
7.Există cerințe pentru amenajarea concasorului alimentator wobbler? Este orizontal sau înclinat?
8.Ce tip de echipament va alimenta materialul în concasorul alimentator wobbler?
9.Ce tip de echipament va primi materialul de la concasorul wobbler feeder?
10. Concasorul wobbler feeder funcționează singur sau cu alte echipamente pentru a forma un sistem? Dacă formați un sistem, vă rugăm să furnizați diagrama de flux sau desenul întregului sistem pentru ca inginerii noștri să le poată consulta.
Piese de schimb pentru concasorul Wobbler Feeder
Lanț cu role duplex
Ansamblu arbore ecran
Rulment
Serviciu Concasor Wobbler Feeder
Raport de fezabilitate a proiectului
Proiectarea și planificarea site-ului
Selecția și propunerea modelului
Calcul de selecție a modelului
Modelare 3D și desene
Proiectare Civilă
Instalare și punere în funcțiune
Diagnosticare la distanță
Serviciul de instruire
Program de întreținere
